Eine Änderung ist nicht nur ein Buchstabe, der in die Ecke einer Zeichnung gestempelt wird. Sie ist ein kontrollierter Nachweis darüber, was geändert wurde, wann und wer es freigegeben hat — und für alle, die kundenspezifische Teile bestellen, ist sie der einzige zuverlässige Weg, um sicherzustellen, dass ein Lieferant nach dem richtigen Entwurf arbeitet.
Was eine Zeichnungsrevision tatsächlich bedeutet
Wenn ein 2D-Konstruktionszeichnung erstmals herausgegeben wird, erfolgt dies in einer Erständerung. Jede nachfolgende Änderung — ob sie eine Abmessung korrigiert, eine Werkstoffangabe aktualisiert oder ein neues Merkmal hinzufügt — muss formal als neue Änderung eingearbeitet werden. Die Zeichnungsnummer bleibt gleich; die Änderung ändert sich.
Eine Zeichnungsänderung ist ein formal kontrolliertes Update einer freigegebenen Konstruktionszeichnung, gekennzeichnet durch einen Änderungscode und dokumentiert über einen festgelegten Änderungsprozess. Sie dokumentiert Änderungen an der Produktdefinition: Abmessungen, Toleranzen, Werkstoffe, Hinweise oder Konfigurationsdetails.
Dieser Unterschied ist wichtig. Eine Markierung auf einem Werkstattausdruck, eine per E-Mail an einen Kollegen gesendete Rotstiftkorrektur oder eine mündliche Anweisung, “die neuere Version zu verwenden” — keine davon sind Zeichnungsänderungen. Eine Änderung existiert erst, wenn sie in die Zeichnung eingearbeitet, mit einem Änderungscode versehen und über den formalen Dokumentenlenkungsprozess freigegeben wurde. Bis dahin bleibt die vorherige Änderung das maßgebliche Dokument.
Für einen Einkäufer oder Konstrukteur, der eine Zeichnung an einen Blechlieferanten sendet, ist der Änderungscode im Schriftfeld das Erste, was der Lieferant prüft. Er zeigt ihm, ob es sich um dieselbe Version handelt, die für die letzte Bestellung verwendet wurde, oder ob sich etwas geändert hat, das seine Werkzeuge, Programmierung oder Prüfung betrifft.
Was in die Revisionstabelle gehört
Die Revisionstabelle – manchmal auch Revisionsblock oder Revisionsprotokoll genannt – ist eine kleine Tabelle auf der Zeichnung, die jede Änderung nach der Erstfreigabe dokumentiert. Ihr Standort variiert je nach Norm: Blätter im ASME-Format platzieren sie typischerweise in der oberen rechten Ecke, während Blätter im ISO-Format sie nahe dem Schriftfeld platzieren.

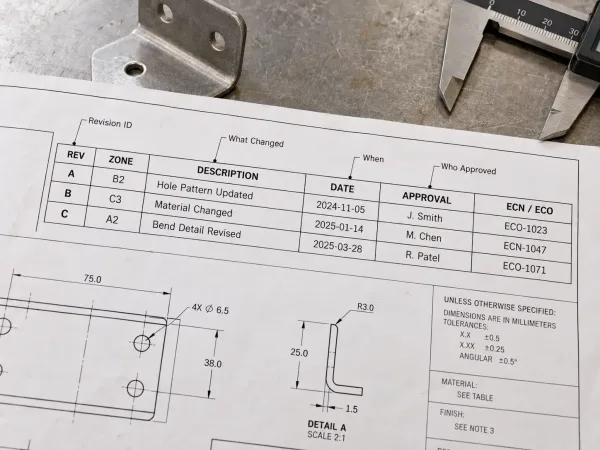

Revisionstabelle mit den wichtigsten Feldern zur Dokumentation und Nachverfolgung von Änderungen an technischen Zeichnungen.
Eine gut strukturierte Revisionstabelle enthält die folgenden Felder:
| Feld | Was erfasst wird | Warum es wichtig ist |
|---|---|---|
| Revisionskennung | Der dieser Revision zugewiesene Buchstabe oder die Nummer (z. B. A, B, C oder 1, 2, 3) | Eindeutige Referenz, die die Zeichnung an einen bestimmten Designstand bindet |
| Zonen- oder Rasterbezug | Der Bereich auf dem Blatt, in dem die Änderung vorgenommen wurde | Ermöglicht es jemandem, der die vorherige Ausgabe besitzt, die Änderung zu lokalisieren, ohne die gesamte Zeichnung erneut zu lesen |
| Änderungsbeschreibung | Eine kurze Zusammenfassung dessen, was geändert wurde | Teilt dem Leser mit, was anders ist und warum — ein Feld, das nur “überarbeitet” sagt, hat nichts dokumentiert |
| Datum | Wann die Revision akzeptiert wurde | Legt den Zeitrahmen fest und hilft, Streitigkeiten darüber zu klären, welche Version zu einem bestimmten Zeitpunkt aktuell war |
| Genehmigung | Wer die Änderung geprüft und genehmigt hat | Bietet Rechenschaftspflicht und bestätigt, dass die Änderung den formellen Prüfprozess durchlaufen hat |
| ECN- / ECO-Nummer | Verweis auf die Engineering Change Notice oder Engineering Change Order, die die Revision genehmigt hat | Verbindet die Zeichnung mit dem übergeordneten Änderungskontrollsystem — dies ist das Feld, das die Zeichnung mit einem Workflow verbindet, nicht nur mit einer anderen Zeichnung |
Nicht jede Organisation führt alle sechs Felder. Einige fügen Spalten für den Konstrukteur, die Person, die die Änderung geprüft hat, oder Lieferinformationen hinzu. Aber die Kernfelder – Kennung, Beschreibung, Datum und Freigabe – sollten immer vorhanden sein. Eine Revisionstabelle mit Lücken ist eine Revisionstabelle, die die Frage nicht beantworten kann: Was wurde geändert, und wer hat dem zugestimmt?
Wie Revisionsbuchstaben und -nummern vergeben werden
Es gibt kein einheitliches universelles Nummerierungssystem. Es existieren zwei grundlegende Ansätze – alphabetisch und numerisch – und die Wahl hängt von der Norm ab, der die Organisation folgt.
Die alphabetische Sequenz nach ASME Y14.35
Das am häufigsten herangezogene System ist in ASME Y14.35, Revision of Engineering Drawings and Associated Documents definiert. Es legt eine alphabetische Sequenz mit einer wichtigen Regel fest: sechs Buchstaben werden ausgelassen.
Das verwendbare Alphabet lautet: A, B, C, D, E, F, G, H, J, K, L, M, N, P, R, T, U, V, W, Y – zwanzig Buchstaben, nicht sechsundzwanzig.

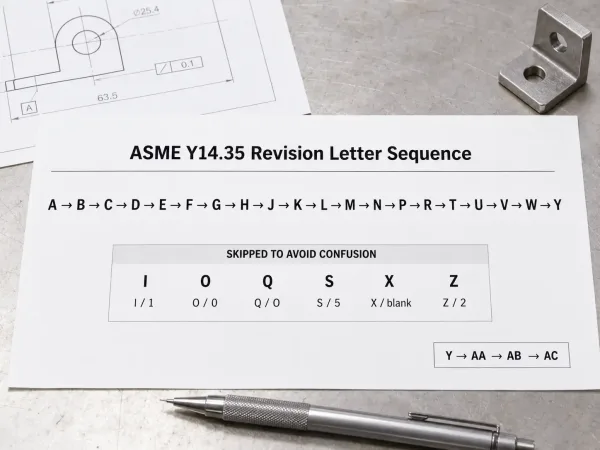

ASME-Zeichnungsrevisionssequenz mit den verwendbaren Buchstaben und den sechs ausgeschlossenen Buchstaben zur Vermeidung von Verwechslungen.
Die Buchstaben I, O, Q, S, X und Z sind ausgeschlossen, weil sie auf einer gedruckten oder gescannten Zeichnung leicht mit anderen Zeichen verwechselt werden können:
- I wird gelesen als 1
- O wird gelesen als 0
- Q wird gelesen als O
- S wird gelesen als 5
- X wird gelesen als ein leeres Feld, das jemand vergessen hat auszufüllen
- Z wird gelesen als 2
Wenn die einbuchstabige Sequenz nach Y erschöpft ist, setzt das System mit Doppelbuchstaben fort: AA, AB, AC … AY, dann BA, BB … YY. Revisionen über YY hinaus werden dreibuchstabig fortgesetzt (AAA, AAB usw.), wobei die meisten Organisationen in der Praxis vor Erreichen dieses Punkts eine neue Zeichnungsnummer ausgeben.
Numerische Sequenzen
Viele Organisationen, insbesondere solche, die der ISO-Praxis folgen, verwenden stattdessen Zahlen: 0, 1, 2, 3, … oder beginnend mit 1. Einige Organisationen verwenden einen hybriden Ansatz — Buchstaben während der Entwurfs- und Konstruktionsphasen (A, B, C, D), dann Zahlen, sobald die Zeichnung für den Bestands- oder Betriebszweck ausgegeben wird (1, 2, 3, …).
Die Erstfreigabe
Die erste Freigabe einer Zeichnung trägt ihre eigene Revisionskennung. Gängige Praktiken sind:
- Bindestrich (–): Wird gemäß ASME Y14.35 verwendet, um die ursprüngliche Ausgabe vor jeglicher Änderung anzugeben
- 0 oder 1: Wird in numerischen Schemata verwendet — ob 0 oder 1 der Ausgangspunkt ist, hängt von der dokumentierten Konvention der Organisation ab
- A: Einige Organisationen behandeln die erste geprüfte und freigegebene Ausgabe als Rev A, ohne einen separaten Zustand “Erstausgabe”
Das Wichtigste ist, dass die Konvention dokumentiert sein und innerhalb der Organisation einheitlich angewendet werden muss. Ein leeres Revisionsfeld in einer Zeichnung ist sofort als unkontrolliert erkennbar.
Wo die Revision auf der Zeichnung erscheint
Revisionsinformationen erscheinen an drei Stellen in einer technischen Zeichnung, die jeweils einem anderen Zweck dienen.

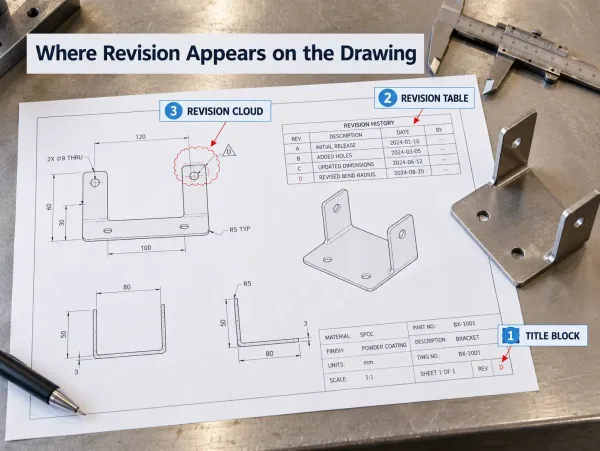

Technische Zeichnung, die die drei Hauptstellen hervorhebt, an denen Revisionsinformationen erscheinen.
Der Schriftfeld. Das Schriftfeld enthält ein Revisionsfeld, das den aktuellen Revisionsstand anzeigt. Dies ist der sichtbarste Einzelindikator dafür, welche Version eine Zeichnung darstellt. Wenn ein Lieferant eine Zeichnung öffnet, ist das Revisionsfeld im Schriftfeld das Erste, was er prüft.
Die Revisionstabelle. Im oberen rechten Eck (ASME) oder in der Nähe des Schriftfelds (ISO) gelegen, bietet die Revisionstabelle die vollständige Änderungshistorie. Sie erfasst, was bei jeder Revision geändert wurde, wann und von wem. Das Schriftfeld sagt Ihnen, welche Revision Sie gerade betrachten; die Revisionstabelle sagt Ihnen, was sich geändert hat bei jedem Schritt.
Revisionsmarkierungen in den Zeichnungsansichten. Wenn sich ein bestimmter Bereich der Zeichnung ändert, wird er mit einer Revisionswolke — einer abgerundeten Form mit gewelltem Rand, die um den betroffenen Bereich gezeichnet wird — und einem Revisionszeichen, typischerweise einem kleinen Dreieck mit dem Revisionsbuchstaben oder der Revisionsnummer, markiert. Diese Markierungen sind mit dem Eintrag in der Revisionstabelle verknüpft, sodass ein Leser direkt zu dem Bereich der Zeichnung gelangen kann, der geändert wurde.
Bei großen Blättern, die eine Zoneneinteilung verwenden (Rasterkoordinaten entlang der Ränder, wie z. B. C/7 oder B-3), kann der Eintrag in der Revisionstabelle eine Zonenreferenz enthalten. Dadurch lässt sich die Änderung leicht lokalisieren: Die Tabelle gibt an “geändert bei C/7”, und Sie schauen auf Zone C/7 auf dem Blatt.
Wie man bestätigt, dass der Lieferant die korrekte Revision hat
Für einen Einkäufer, der kundenspezifische Blechteile bestellt, ist die häufigste Ursache für Fehler durch falsche Revisionsstände nicht ein Versagen des Dokumentenkontrollsystems des Lieferanten — es ist eine Lücke in der Kommunikation zwischen Einkäufer und Lieferant zum Zeitpunkt der Bestellung.
Einkaufsprüfung, die zeigt, wie Einkäufer vor Produktionsbeginn die korrekte Zeichnungsrevision bestätigen.
Der effektivste Weg, diese Lücke zu schließen, besteht darin, die Revision in jeder Phase der Transaktion explizit zu machen:
Geben Sie die Revision in der Bestellung an. Die Bestellung sollte nicht nur die Zeichnungsnummer, sondern auch den spezifischen Revisionsstand referenzieren: “Zeichnung 4567-003, Rev C.” So kann der Fertigungsauftrag des Lieferanten die korrekte Zeichnungsrevision in die Produktion übernehmen. Wenn die Bestellung nur die Zeichnungsnummer referenziert, hat der Lieferanten keine vertragliche Grundlage, um sich für eine Revision statt einer anderen zu entscheiden.
Schriftliche Bestätigung verlangen. Fügen Sie Ihrer Bestellung oder Ihrer stehenden Betriebsanweisung eine Zeile hinzu: “Der Lieferant muss den Erhalt der aktuellen Zeichnungsrevision vor Produktionsbeginn schriftlich bestätigen.” Eine nützliche Bestätigung enthält:
- Zeichnungsnummer und aktive Revision bestätigt
- Datum, an dem die Revision erhalten wurde
- Ob die Änderung Werkzeuge, Prozess, Prüfung, Material oder Bestand betrifft
- Die erste betroffene Charge oder Bestellung
- Alle technischen Klärungen oder erforderlichen Abweichungen
Eine schwache Bestätigung lautet “erhalten, danke.” Eine nützliche gibt dem Einkäufer entscheidungsrelevante Informationen.
Fügen Sie das vollständige Zeichnungspaket für die Blechfertigung bei — niemals nur die geänderte Seite. Ein Fertiger sollte das Teil aus dem einen Dokument, das Sie senden, herstellen können, ohne alte und neue Seiten zusammensetzen zu müssen.
Dateien klar benennen. Verwenden Sie Teilenummer und Revision im Dateinamen: “MKS-1234_RevC.pdf” und “MKS-1234_RevC.step.” Vermeiden Sie Dateinamen mit “final”, “updated” oder Datumsangaben — sie erzeugen Versionsverwirrung.
Führen Sie ein Änderungsprotoll. Für Nachbestellungen führen Sie eine einfache Tabelle, die jede an jeden Lieferanten gesendete Änderung nachverfolgt:
| Teilenummer | Revision | Sendedatum | Lieferantenbestätigung |
|---|---|---|---|
| 4567-003 | Rev C | 2026-07-15 | 2026-07-16 |
| 4567-003 | Rev D | 2026-08-20 | 2026-08-21 |
Dieses Protokoll ist Ihre Audit-Trail bei der Untersuchung eines Vorfalls mit falscher Änderungsstufe und ist für die regulatorische Rückverfolgbarkeit in Medizintechnik- und Luft- und Raumfahrtprogrammen erforderlich.
Was passiert, wenn die Revisionskontrolle versagt

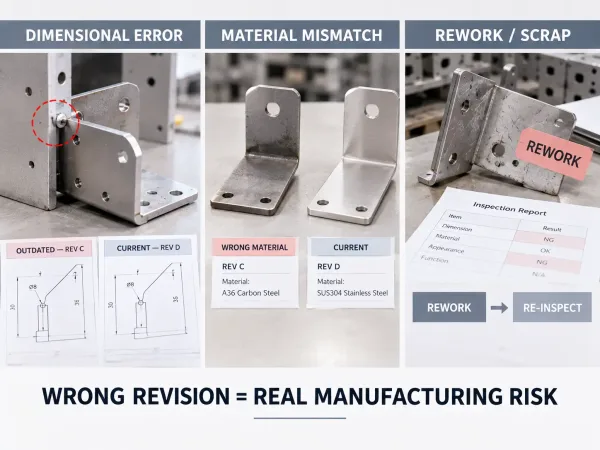

Vergleich, der Maßabweichungen, Materialabweichungen und Nacharbeit zeigt, die durch die Fertigung nach einer veralteten Zeichnungsänderung verursacht wurden.
Wenn ein Lieferant nach einer veralteten Änderungsstufe fertigt, reichen die Folgen von geringfügig bis schwerwiegend:
- Maßabweichungen. Ein geändertes Lochbild oder ein geänderter Biegeradius führt zu Teilen, die nicht in die Baugruppe passen.
- Materialabweichungen. Eine geänderte Materialangabe wird übersehen, und der Lieferant bestellt oder schneidet das falsche Material.
- Prüfversagen. Qualitätsprüfungen werden nach den Anforderungen der aktuellen Änderungsstufe durchgeführt, das Teil wurde jedoch nach der vorherigen Änderungsstufe gefertigt — was zu falschen Beanstandungen oder, schlimmer noch, falschen Freigaben führt.
- Nacharbeit und Ausschuss. Teile, die sich bereits in der Fertigung befinden oder fertige Erzeugnisse sind, müssen möglicherweise nachgearbeitet, ausgesondert oder unter einer Abweichungsfreigabe ausgeliefert werden, was Kosten erhöht und den Zeitplan verzögert.
- Rückverfolgbarkeitslücken. In regulierten Branchen kann die Unfähigkeit, ein ausgeliefertes Teil mit einer bestimmten Zeichnungsänderung zu verknüpfen, Audit-Feststellungen oder Kundenbeschwerden auslösen.
Der gemeinsame Nenner in all diesen Szenarien ist, dass jemand — Einkäufer, Lieferant oder beide — mit einer anderen Version derselben Zeichnung gearbeitet hat. Das Änderungssystem existiert, um das zu verhindern. Wenn es versagt, liegt das Versagen fast immer in der Kommunikation, nicht im System selbst.
Wichtige Erkenntnisse
- Eine Zeichnungsänderung ist eine formal kontrollierte Aktualisierung einer freigegebenen Zeichnung, kein beiläufiges Versionskürzel.
- Die Änderungstabelle dokumentiert, was geändert wurde, wann und wer es freigegeben hat — jedes Feld dient der Rückverfolgbarkeit.
- ASME Y14.35 definiert eine 20-buchstabige alphabetische Sequenz, die I, O, Q, S, X und Z überspringt, um Verwechslungen auf gedruckten Zeichnungen zu vermeiden.
- Änderungsinformationen erscheinen an drei Stellen: im Schriftfeld (aktueller Stand), in der Änderungstabelle (Verlauf) und in Änderungsmarkierungen auf den Zeichnungsansichten (Ort der Änderungen).
- Die Bestätigung der Änderungsstufe des Lieferanten erfordert explizite Bestellreferenzen, schriftliche Bestätigung und klare Dateibenennung — nicht nur die Annahme, dass die neueste Version vorliegt.
