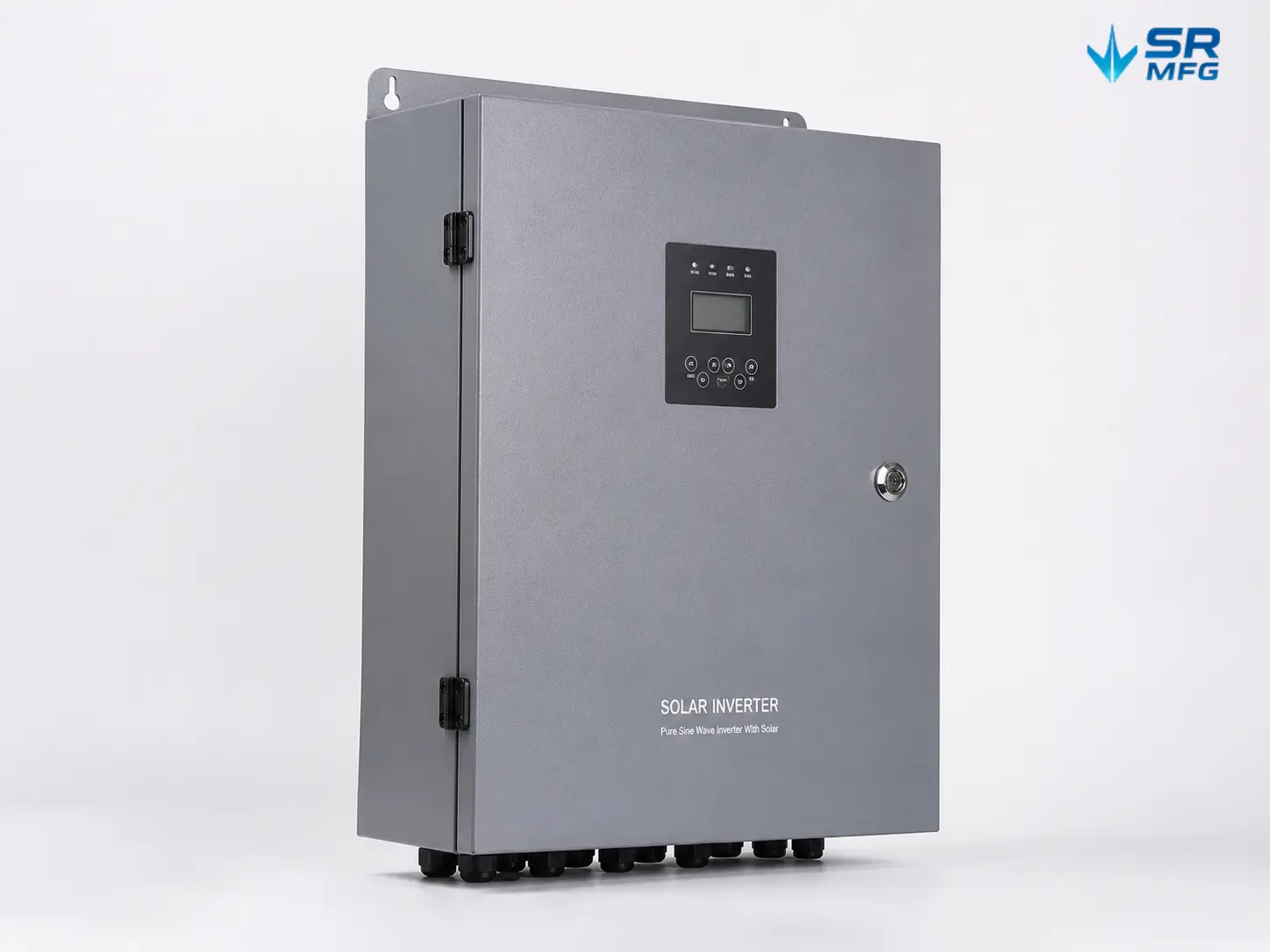

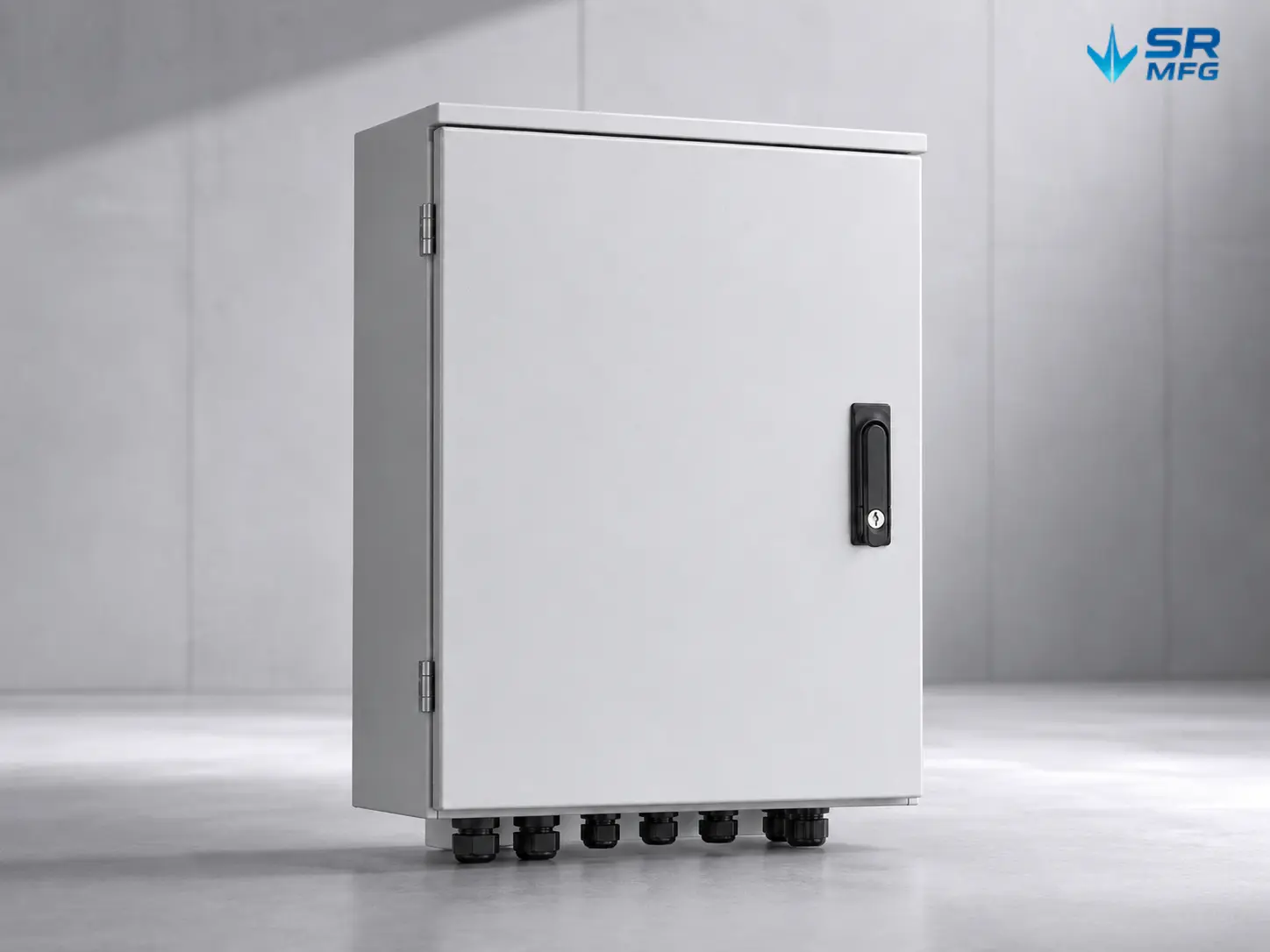

Blechgehäuse für Solarwechselrichter
SR MFG bietet kundenspezifische Blechgehäuse für Hersteller von Solarwechselrichtern und unterstützt so dabei, einen zuverlässigen Schutz, eine starke konstruktive Abstützung und eine effektive Wärmeführung zu erreichen.
- Gefertigt nach technischen Blechzeichnungen und 3D-Dateien oder physischen Mustern
- Unterstützt verschiedene Größen, Konstruktionen, Materialdicken und Befestigungsarten
- Gemeinsame Auslegung von Kabeleinführungen, Lüftungsöffnungen, Montagehaltern, Türpaneelen und inneren Montageplatten mit dem Kunden
- Die Konstruktionen können für Anwendungen im Außen- und Innenbereich, netzgekoppelte und hybride Wechselrichter sowie Energiespeichersysteme angepasst werden
- Hilft Kunden, Funktion, Kosten, Produktionseffizienz und Produkterscheinungsbild in Einklang zu bringen
| Material | Aluminium, Kohlenstoffstahl, verzinktes Blech, Edelstahl |
|---|---|
| Verfahren | Montage, Biegen, Laserschneiden, Stanzen, Schweißen |
| Oberflächenbehandlung | Lackieren, Polieren, Pulverbeschichten |
Produktdetails
Was ist ein Blechgehäuse für einen Solarwechselrichter?
Ein Blechgehäuse für Solarwechselrichter ist ein maßgeschneidertes Blechgehäuse für Solarstromanlagen. Es dient hauptsächlich zum Schutz der internen Komponenten eines Solarwechselrichtersystems.
Im Gehäuse befinden sich in der Regel Bauteile wie Leiterplatten, Leistungsmodule, Klemmen, Kühllüfter, Filter und Steckverbinder. Diese Komponenten benötigen ein robustes Metallgehäuse, damit der Wechselrichter langfristig sicher und zuverlässig betrieben werden kann.
Ein Solarwechselrichter-Gehäuse muss normalerweise mehrere Schlüsselanforderungen erfüllen.
Schutz
Es schützt die internen Bauteile vor physikalischen Stößen, Handhabungsbeanspruchung und Montagedruck.
Staub- und Wasserabweisung
Es hilft, Staub, Partikel und Feuchtigkeit abzuhalten, die Kurzschlüsse verursachen können. Dadurch ist das Gehäuse besser für den langfristigen Außeneinsatz geeignet.
Wärmeableitung
Das Gehäuse muss Luftströmung, Belüftungswege und Lüftermontage unterstützen. Dies hilft zu verhindern, dass der Wechselrichter überhitzt und den Betrieb einstellt.
Einfache Montage
Montagehalter, Befestigungslöcher und konstruktive Merkmale sind erforderlich, um die Montage einfacher und effizienter zu gestalten.
Markenauftritt und Produktkonsistenz
Für OEM-Hersteller und Marken für Leistungselektronik sind einheitliche Form, Oberflächenbeschaffenheit, Farbe und Logo-Platzierung wichtig, um das Gesamtbild des Produkts zu verbessern.
Wichtige Designanforderungen für Solarwechselrichter-Gehäuse
Die Konstruktion eines Wechselrichtergehäuses für Solaranlagen unterscheidet sich von der eines Standard-Schaltschranks. Solar-Wechselrichter werden häufig im Freien eingesetzt, sollten aber in der Regel vor starkem direktem Sonnenlicht geschützt installiert werden, mit ausreichend Platz für die Wärmeableitung.
Auch die Leistungsumwandlung erzeugt während des Betriebs Wärme. Daher muss das Gehäusedesign sowohl Schutz vor externen Umgebungsbedingungen als auch thermische Leistungsfähigkeit berücksichtigen.
| Designanforderung | Warum es für Solarwechselrichter wichtig ist |
|---|---|
| Außenschutz | Hilft, interne elektronische Komponenten vor Regen, Staub und Witterungseinflüssen zu schützen |
| Wärmeableitung | Unterstützt den stabilen Betrieb leistungselektronischer Komponenten |
| Strukturelle Festigkeit | Hilft dem Gehäuse, Installation, Transport und langfristigen Einsatz standzuhalten |
| Kabel- und Steckerauslegung | Erleichtert Verkabelung, Installation und Wartung |
| Dichtungskonzept | Unterstützt die höheren Schutzgrade, die für Außenanwendungen erforderlich sind |
| Oberflächenbehandlung | Verbessert Korrosionsbeständigkeit und Produkterscheinungsbild |
Materialien
Die Wahl des richtigen Materials ist wichtig für die Leistung, Haltbarkeit und Kostenkontrolle eines Blechgehäuses für Solar-Wechselrichter. Gängige Materialoptionen und ihre besten Anwendungen sind:
| Materialoption | Beste Anwendung |
|---|---|
| Verzinkter Stahl | Kostensensitive Außen- oder Innen-Wechselrichtergehäuse |
| Edelstahl | Raue, feuchte oder korrosive Umgebungen |
| Aluminiumlegierung | Leichte Wechselrichtergehäuse mit guter Korrosionsbeständigkeit |
| Kaltgewalzter Stahl | Innen- oder geschützte Installationsumgebungen, üblicherweise mit Oberflächenbehandlung |
Oberflächenbehandlungsoptionen
Blechfinish für Solar-Wechselrichter-Gehäuse beeinflusst weit mehr als nur das Aussehen. Es wirkt sich auch direkt auf die Korrosionsbeständigkeit, Witterungsbeständigkeit und Lebensdauer des Gehäuses in Umgebungen im Freien aus.
Gängige Oberflächenbehandlungsoptionen für Wechselrichtergehäuse umfassen:
- Pulverbeschichtung
Die am weitesten verbreitete Beschichtungsmethode für Blechgehäuse. Sie bietet starke Haftung, gleichmäßige Abdeckung und gute Witterungsbeständigkeit. - Nasslackierung
Geeignet für Projekte, die eine spezifische Farbabstimmung oder Mehrfarb-Oberflächen erfordern. - Eloxieren
Aluminium-Eloxieren für korrosionsbeständige Gehäuseteile wird häufig für Aluminiumteile verwendet, um die Oberflächenhärte und Korrosionsbeständigkeit zu verbessern. - Bürsten oder Polieren
Wird bei Edelstahlgehäusen eingesetzt, um eine saubere, hochwertige Oberflächenbeschaffenheit zu erzielen. - Individuelle Farbabstimmung
Verfügbar gemäß den Markenanforderungen des Kunden, einschließlich RAL-Farben oder Pantone-Farben. - Salzsprüh- oder Korrosionsbeständigkeitsprüfung
Verfügbar, wenn das Projekt eine Validierung der Beständigkeit im Freien erfordert.
Thermomanagement-Lösungen
Ein Solar-Wechselrichter erzeugt bei der Leistungsumsetzung Wärme. Wenn diese Wärme nicht effektiv abgeführt wird, können die internen Komponenten überhitzen, was zu verminderter Leistung, kürzerer Lebensdauer oder unerwartetem Abschalten führen kann.
Gängige Wärmeableitungslösungen umfassen:
- Belüftungsöffnungen
Ermöglichen einen natürlichen Luftstrom durch das Gehäuse und leiten die von den internen Komponenten erzeugte Wärme ab. - Lamellen
Geneigte Belüftungsabdeckungen, die den Ein- und Austritt von Luft ermöglichen und gleichzeitig helfen, das Eindringen von Wasser und Staub einzuschränken. - Montagepositionen für Lüfter und Filter
Reservierte Installationsflächen für erzwungene Luftkühlsysteme, mit Filtern, die helfen, Schmutzpartikel zurückzuhalten. - Wärmesenken-Integration
Bietet Bauraum oder Kontaktflächen für Wärmesenken, die mit Leistungsmodulen verwendet werden. - Interner Luftstromraum
Lässt ausreichend Abstand zwischen den Komponenten, damit die Luft im Gehäuse frei zirkulieren kann.

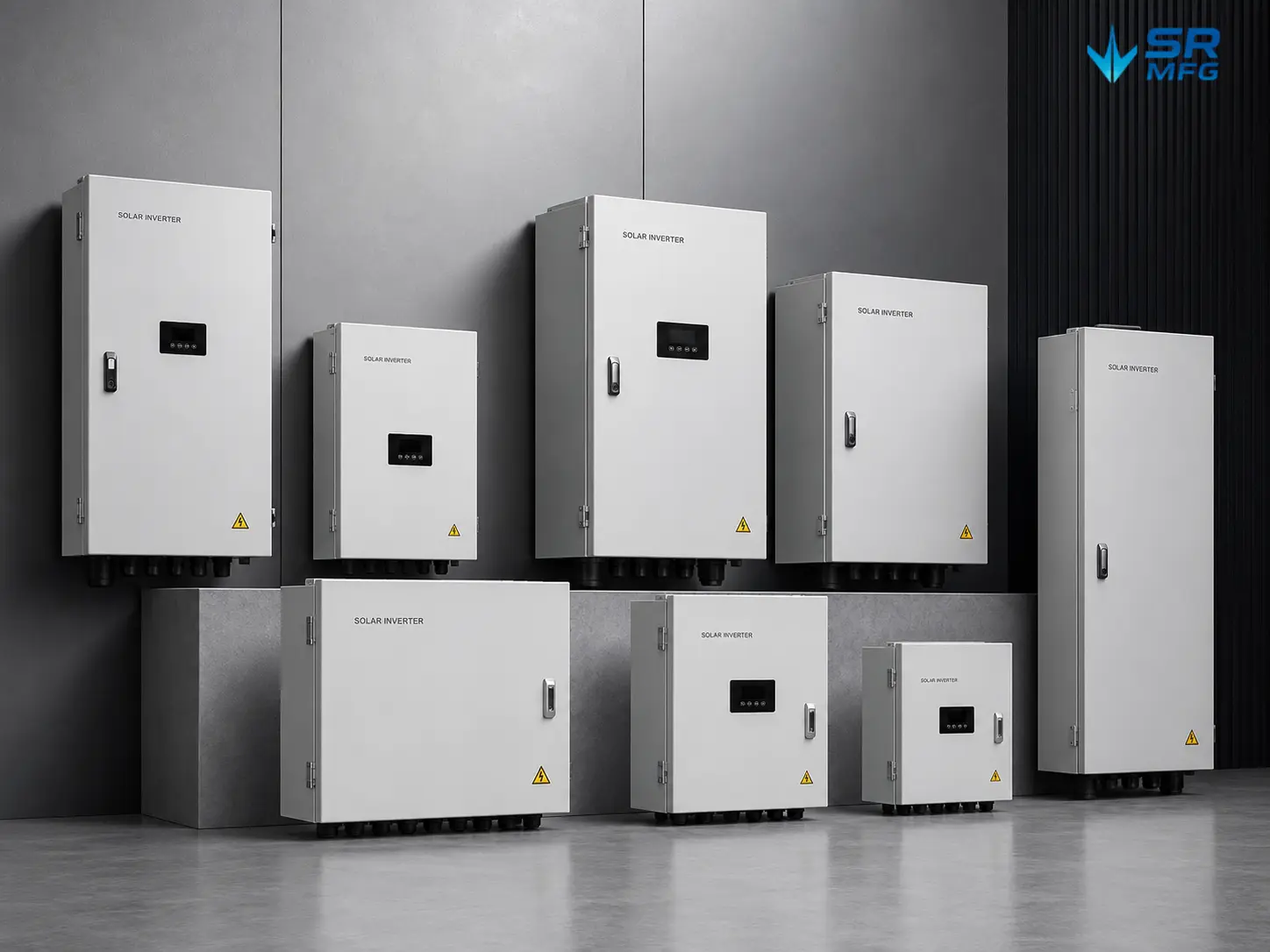

Anwendungen
Solar-Wechselrichtergehäuse werden häufig in Blechlösungen für Energie- und Leistungstechnik eingesetzt. Jede Anwendung stellt unterschiedliche Anforderungen an Größe, Schutzart, Wärmeableitung und Befestigungsart. SR MFG fertigt Blech-Wechselrichtergehäuse kundenspezifisch nach den spezifischen Anforderungen Ihres Projekts.
| Anwendung | Beschreibung |
|---|---|
| Solar-Wechselrichtersysteme für Wohngebäude | Kompakte Gehäuse für Dachinstallationen im Wohnbereich, mit Fokus auf ein sauberes Erscheinungsbild und platzsparendes Design |
| Gewerbliche Dach-Solarsysteme | Größere Gehäuse für Multi-String- oder Dreiphasen-Wechselrichter, mit stärkerem Fokus auf Wärmeableitung und Verdrahtungsraum |
| Große bodenmontierte PV-Kraftwerke | Schwerlast-Gehäuse für Zentralwechselrichter und Kraftwerksausrüstung, die hohe strukturelle Festigkeit und Witterungsbeständigkeit erfordern |
| Hybrid-Wechselrichtersysteme | Gehäuse für Wechselrichter mit Batteriemanagementfunktionen, die Multi-Modul-Installationslayouts unterstützen |
| Energiespeicherschränke | Metallstrukturen für Batteriemanagementsysteme und Stromumwandlungseinheiten, mit Fokus auf interne Trennung und Kabelmanagement |
| Außenmontierte Leistungssteuergeräte | Outdoor-Steuergehäuse für Verteilungsanlagen werden für Laderegler, Sammelkästen und Verteilungsanlagen eingesetzt, mit Schwerpunkt auf Schutzart und flexibler Montage |

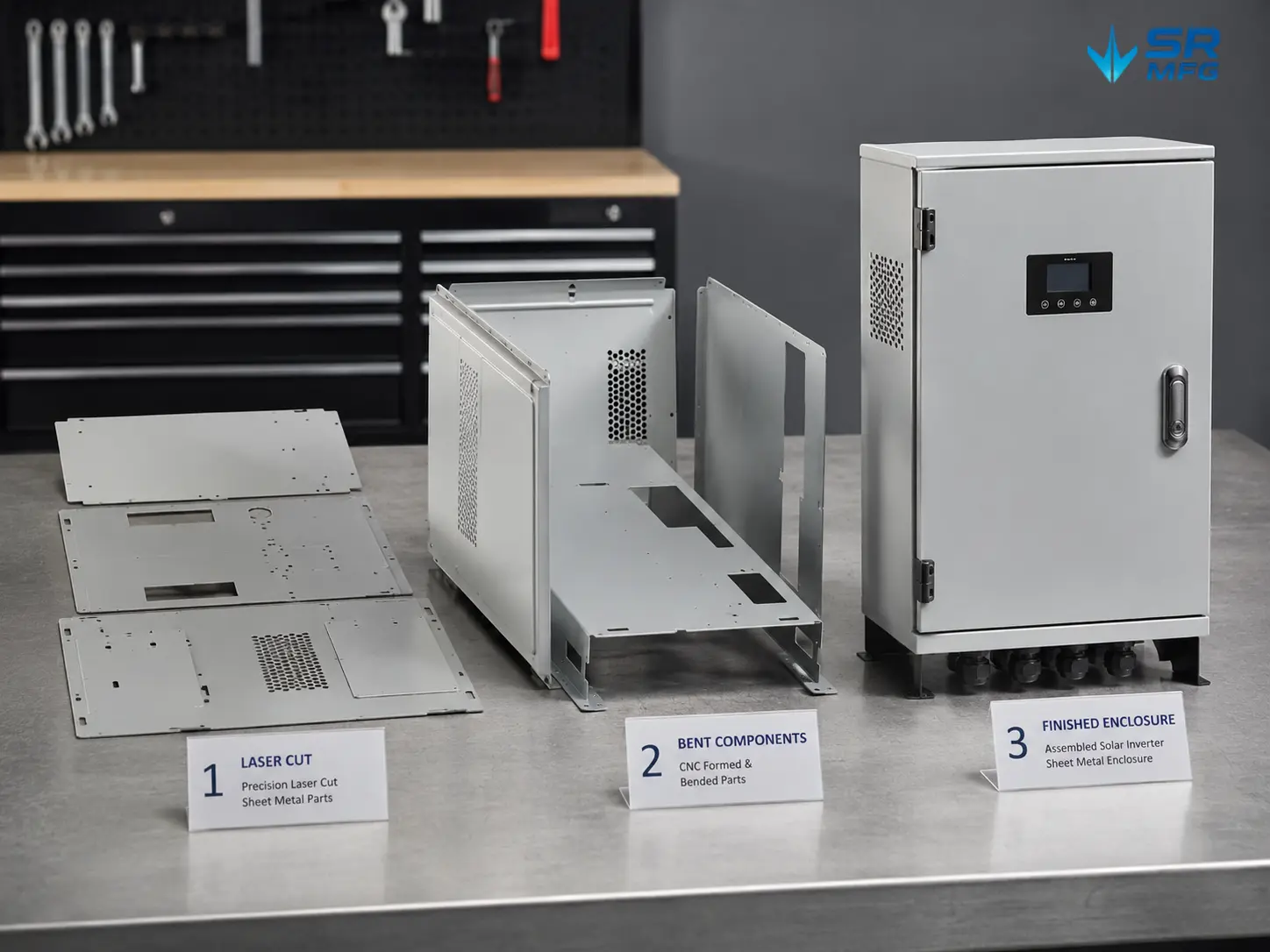

Unsere Fertigungskapazitäten
SR MFG unterstützt den gesamten Fertigungsprozess für Blechgehäuse von Solar-Wechselrichtern, von der Zeichnungsprüfung bis zur Verpackung und dem Versand des Fertigerzeugnisses.
Unser Produktionsprozess umfasst:
Zeichnungsprüfung und DFM-Unterstützung
Wir überprüfen das Blechdesign auf Herstellbarkeit (DFM) und geben bei Bedarf Empfehlungen.
Laserschneiden oder Stanzen
Blechzuschnitte werden präzise gemäß dem genehmigten Design zugeschnitten.
Biegen und Umformen
CNC-Abkantpressen werden verwendet, um flache Blechzuschnitte in dreidimensionale Gehäusestrukturen zu biegen.
Schweißen und Montage
Paneele werden verbunden, und Halterungen, Bolzen und interne Hardware werden nach Bedarf hinzugefügt.
Schleifen und Oberflächenvorbereitung
Schweißnähte werden geschliffen, und die Oberfläche wird für den nächsten Veredelungsprozess vorbereitet.
Pulverbeschichtung oder andere Oberflächenbehandlung
Die ausgewählte Oberflächenveredelung wird aufgetragen, um sowohl Schutz als auch ein konsistentes Produkterscheinungsbild zu bieten.
Prüfung und Verpackung
Qualitätskontrolle und Prüfung vor dem Versand der Gehäuse umfasst Maße, Beschichtungsqualität und Passgenauigkeit der Montage, bevor die fertigen Gehäuse verpackt und versendet werden.
FAQ
Welche Dateien werden für ein Angebot für ein kundenspezifisches Solarwechselrichter-Gehäuse benötigt?
Wir akzeptieren 2D-Zeichnungen im DWG-, DXF- oder PDF-Format sowie 3D-Dateien wie STEP, IGES und SLDPRT. Bitte geben Sie auch den Werkstofftyp, die Blechdicke, die Oberflächenbehandlung, die Menge und besondere Anforderungen wie IP-Schutzart oder Montageanforderungen an. Je mehr Details Sie angeben, desto schneller und genauer wird das Angebot.
Kann SR MFG Solarwechselrichter-Gehäuse nach einem Muster herstellen?
Ja. Wenn Sie uns ein physisches Muster senden, kann unser Team es prüfen, vermessen und Fertigungszeichnungen zur Ihrer Bestätigung vorbereiten, bevor die Fertigung beginnt. Dies ist eine gängige Option für Käufer, die bereits ein bestehendes Produkt haben und einen neuen Produktionslieferanten benötigen.
Kann das Gehäuse für die Außenmontage ausgelegt werden?
Ja. Wir können Außenwechselrichter-Gehäuse herstellen, indem wir geeignete Materialien auswählen, witterungsbeständige Oberflächenbehandlungen auftragen und Dichtungsmerkmale gemäß der Installationsumgebung und der Zielschutzart hinzufügen. Die Details werden während der Designprüfungsphase bestätigt.
Kann ich Kabelöffnungen, Halterungen und Montageplatten anpassen?
Ja. Diese gehören zu den häufigsten kundenspezifischen Anforderungen, die wir bearbeiten. Kabelverschraubungspositionen, Halterungsformen, Montageplattenlayouts und Steckverbinderausschnitte können alle gemäß Ihren Zeichnungsspezifikationen angepasst werden.
Was beeinflusst die Kosten eines Solarwechselrichter-Blechgehäuses?
Die Kosten werden durch den Materialtyp und die Dicke, die Gehäusegröße, die strukturelle Komplexität, die Anforderungen an die Oberflächenbehandlung, die Maßtoleranzen, die Bestellmenge und die Montagekomplexität beeinflusst. Die Bereitstellung detaillierter Zeichnungen und eines klaren Mengenplans hilft uns, ein wettbewerbsfähigeres Angebot zu unterbreiten.
Unterstützen Sie Prototyping und Massenproduktion?
Ja. Wir unterstützen sowohl Prototypenfertigung zur Designvalidierung als auch Serienfertigung für die langfristige Versorgung. Viele Kunden beginnen mit einer Prototypencharge und wechseln dann zu größeren Produktionsaufträgen, sobald das Design finalisiert ist.
