Maschinen-Montagebodenplatten
Kundenspezifische Maschinenfundamentplatten leiten Gewicht der Ausrüstung, Schraubenkräfte und Betriebsvibrationen in den Boden, die Werkbank oder den tragenden Rahmen ein. Die Platte ist kein generischer Stahlrohling – sie ist die kritische Schnittstelle zwischen Ihrer Maschine und dem Fundament und muss auch nach der Montage ausgerichtet bleiben.
Wir fertigen Fundamentplatten und Gerätegrundplatten nach Ihrer Zeichnung oder vereinbarten Abmessungen:
- Flache Platten für direkte Verschraubung
- Geformte oder versteifte Platten wenn Steifigkeit entscheidend ist
- Geschweißte Grundrahmen wenn eine einzelne Platte die Konstruktion nicht allein tragen kann
Produkt Details
| Position | optionen |
|---|---|
| Materialien | Kohlenstoffstahl, Edelstahl, Aluminium — Güte nach Last und Umgebung gewählt |
| Konstruktion | Flache / geformt-versteifte / geschweißte Maschinenbasis |
| Befestigungsschnittstellen | Durchgangslöcher, Senkungen, Schlitze, Gewindelöcher, Ankersatzbilder |

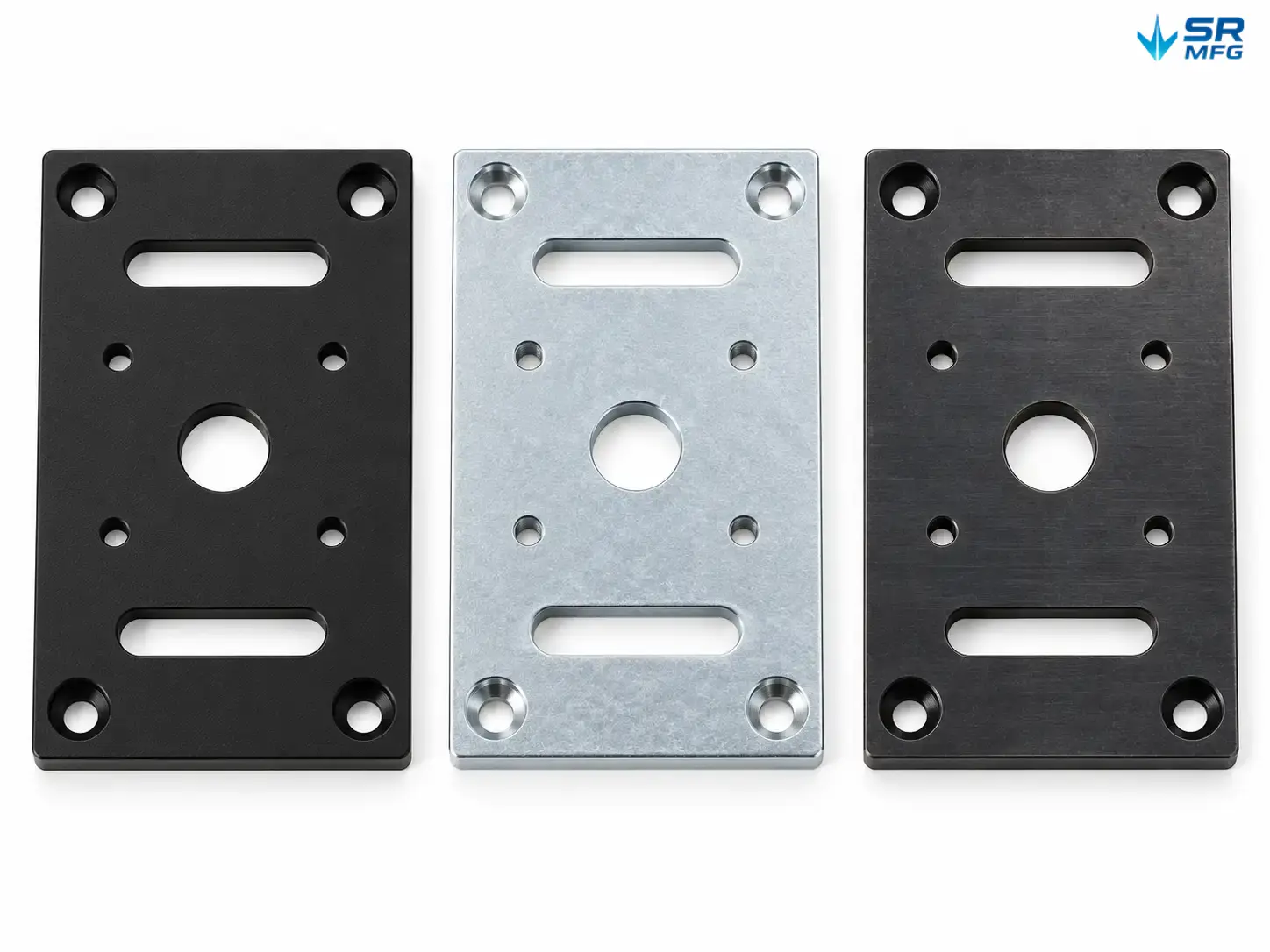

| Oberflächenbeschaffenheit | Pulverbeschichtung, Industrielack, Zink, Schwarzoxid, Edelstahloberfläche |
| Verfahren | Laser-/Plasmaschnitt → Umformen/Schweißen → Bearbeiten → Oberflächenbehandlung → Prüfung |
| Aufträge | Prototyp, Kleinserie und Serienfertigung |
Senden Sie uns eine Zeichnung oder die wichtigsten Maße für DFM-Prüfung und ein individuelles Angebot.
Die richtige Grundplattenkonstruktion wählen
| Konstruktion | Wann geeignet | Was wir steuern |
|---|---|---|

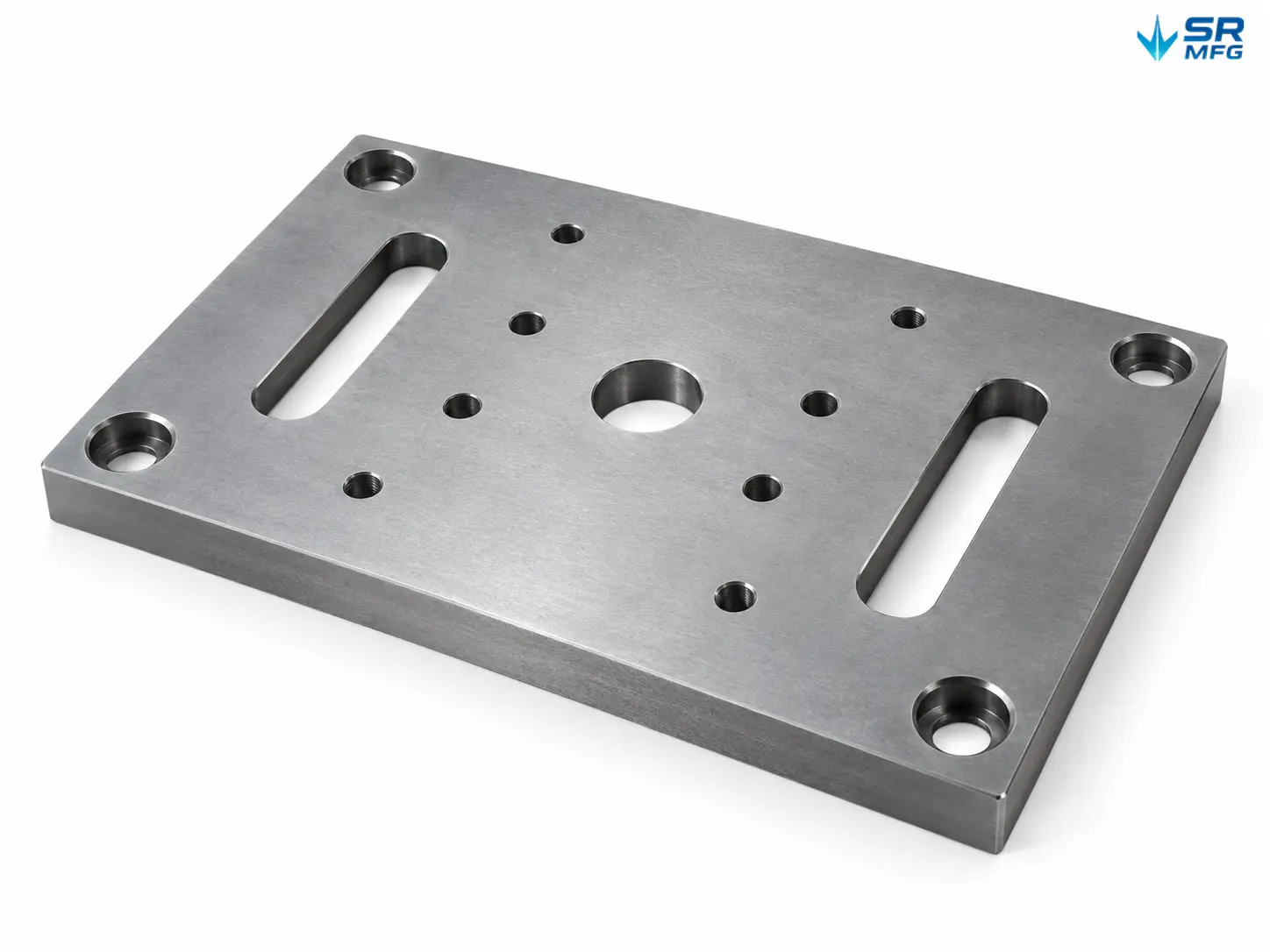

| Flache Montageplatte | Direkte Verschraubung der Ausrüstung, einfache Anordnungen | Dicke, Umriss, Lochbild, Ebenheit |

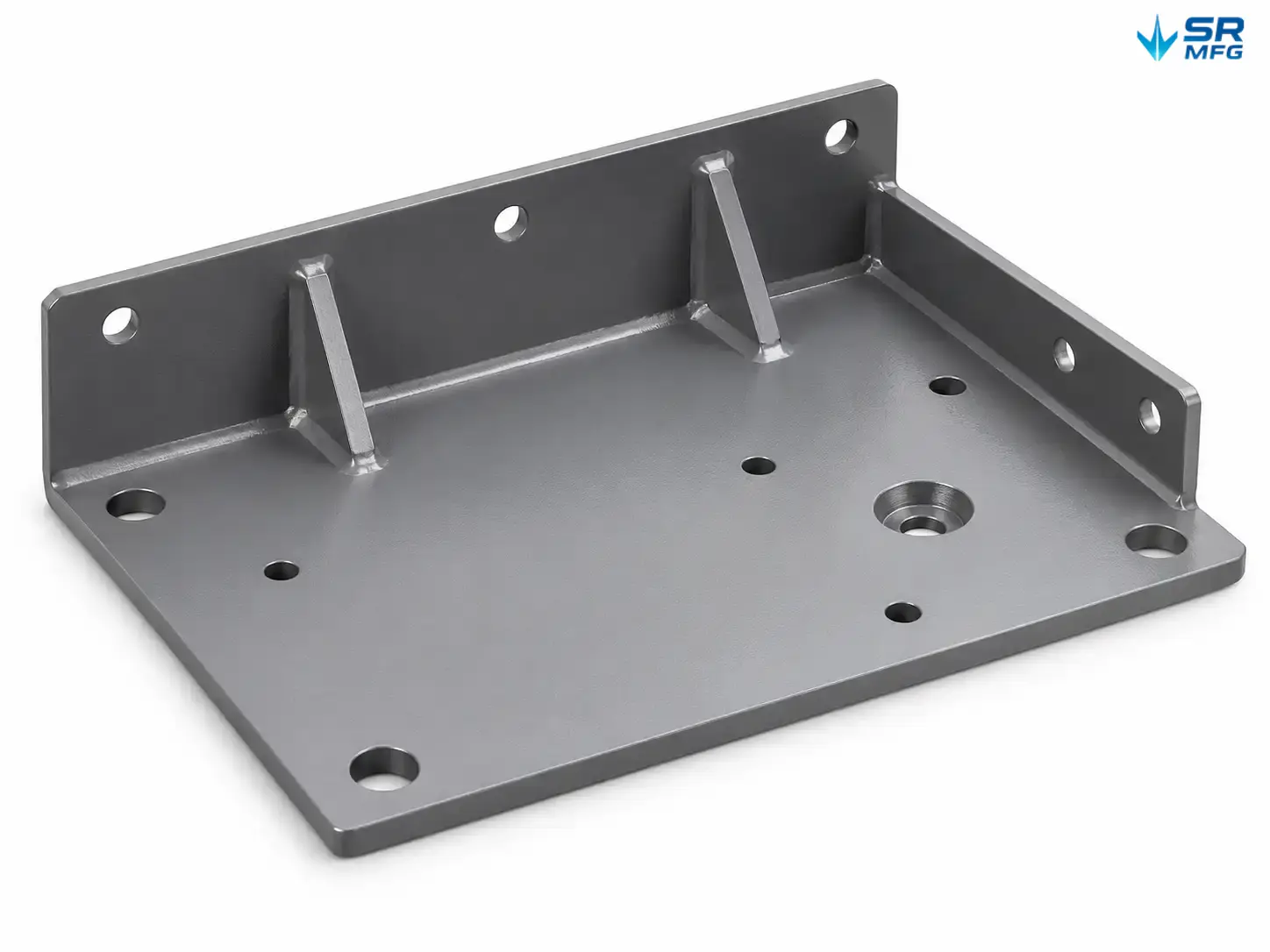

| Geformte / versteifte Platte | Höhere Steifigkeit ohne vollständige Schweißkonstruktion | Biegekanten, Versteifungsanordnung, Lochabstände |

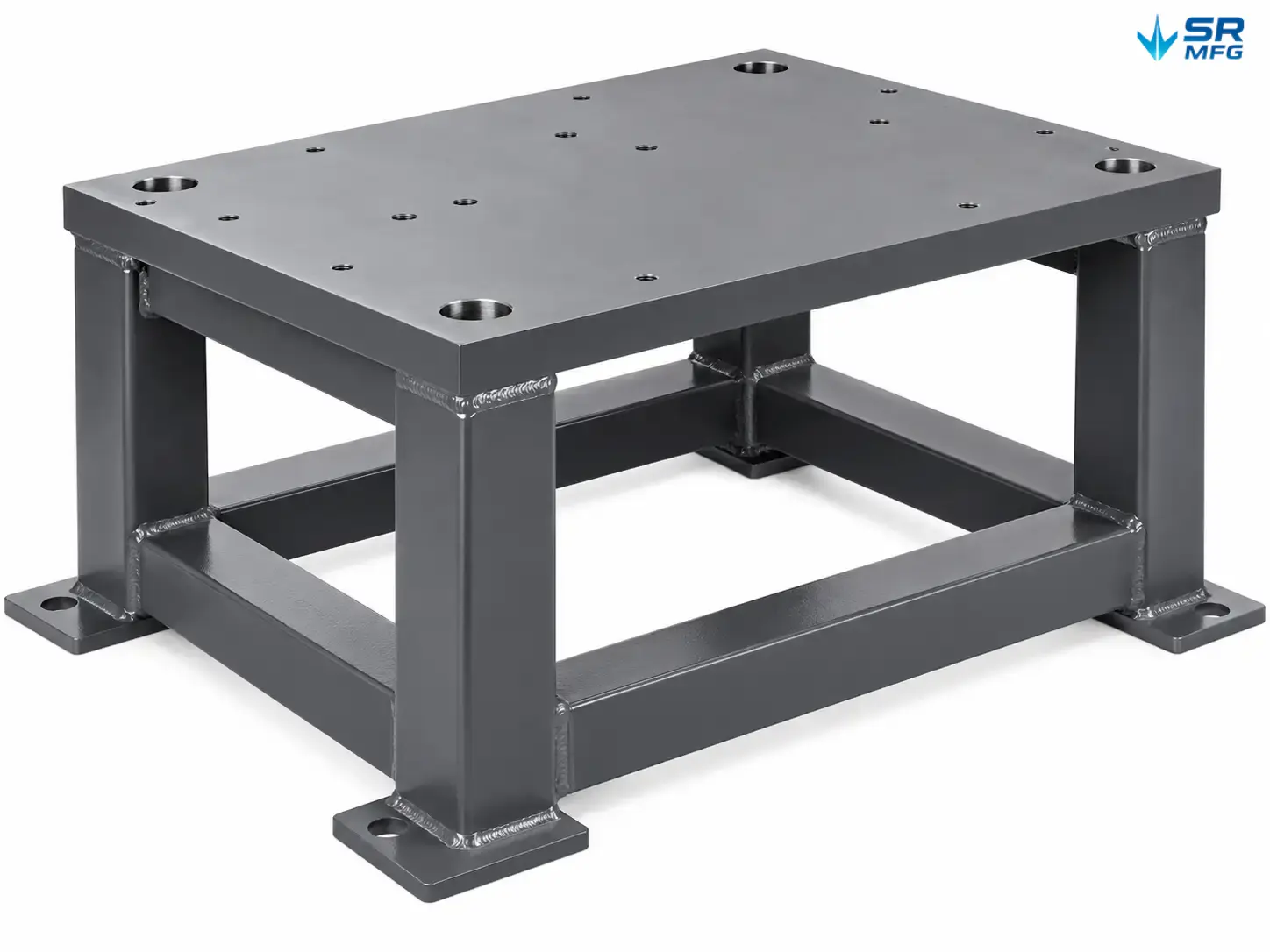

| Geschweißte Maschinenbasis | Schwermaschinen, Motoren, Pumpen, Rahmen | Rahmenteile, Platten-Rahmen-Schweißnähte, Montageflächen |

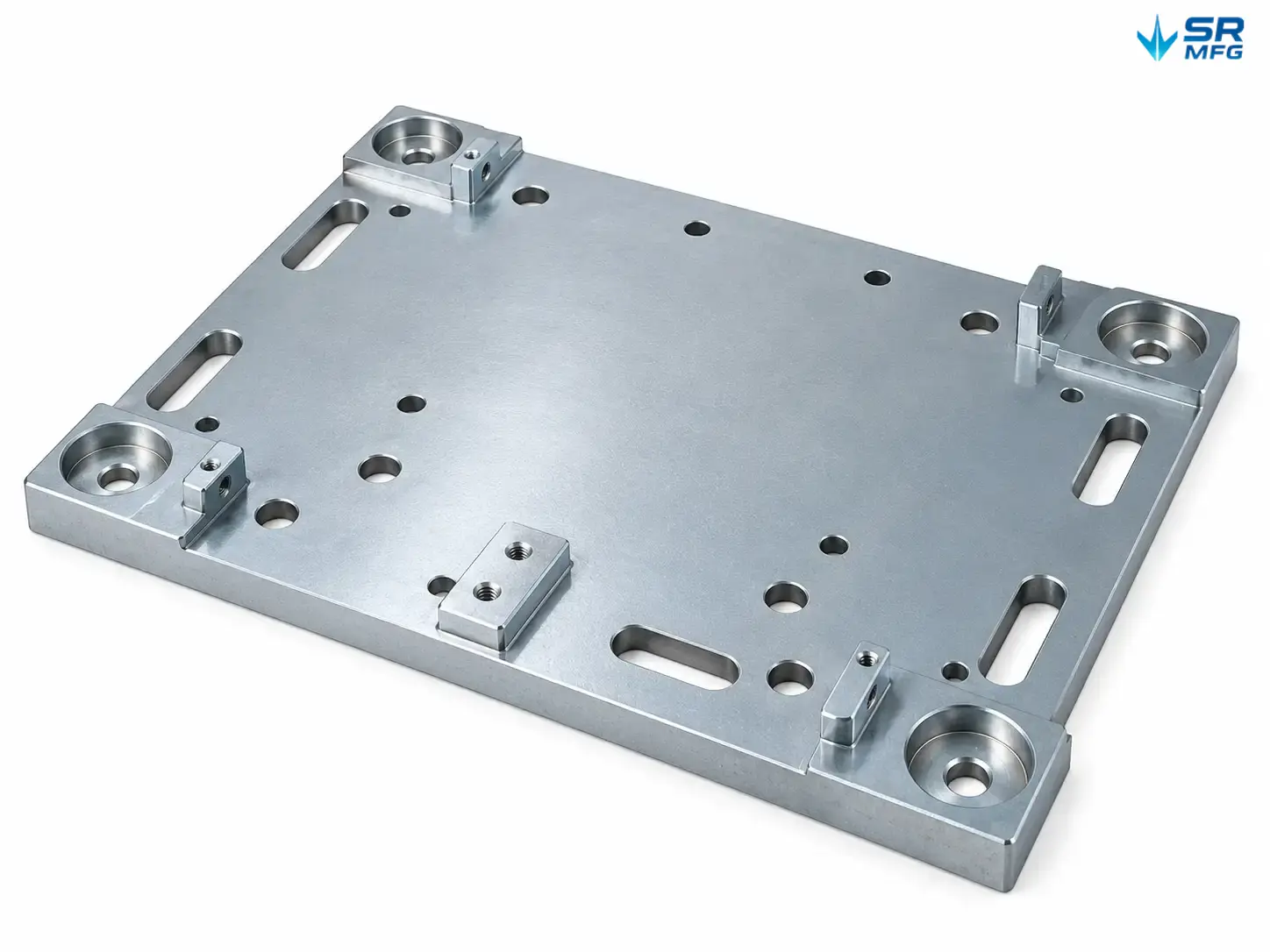

| Basis mit Verstell- oder Ankerschnittstelle | Betonböden oder unebene Fundamente | Ankerlöcher, Auflagerflächen für Nivellierelemente, unterlegfreundliche Flächen |
Wählen Sie zuerst die Konstruktion. Material, Dicke und Lochanordnung ergeben sich aus Last, Spannweite und der Befestigungsart der Ausrüstung.
Vier Grundplattenkonstruktionen im Vergleich: flach, geformt-versteift, geschweißter Rahmen und anker-/nivellierfähig.

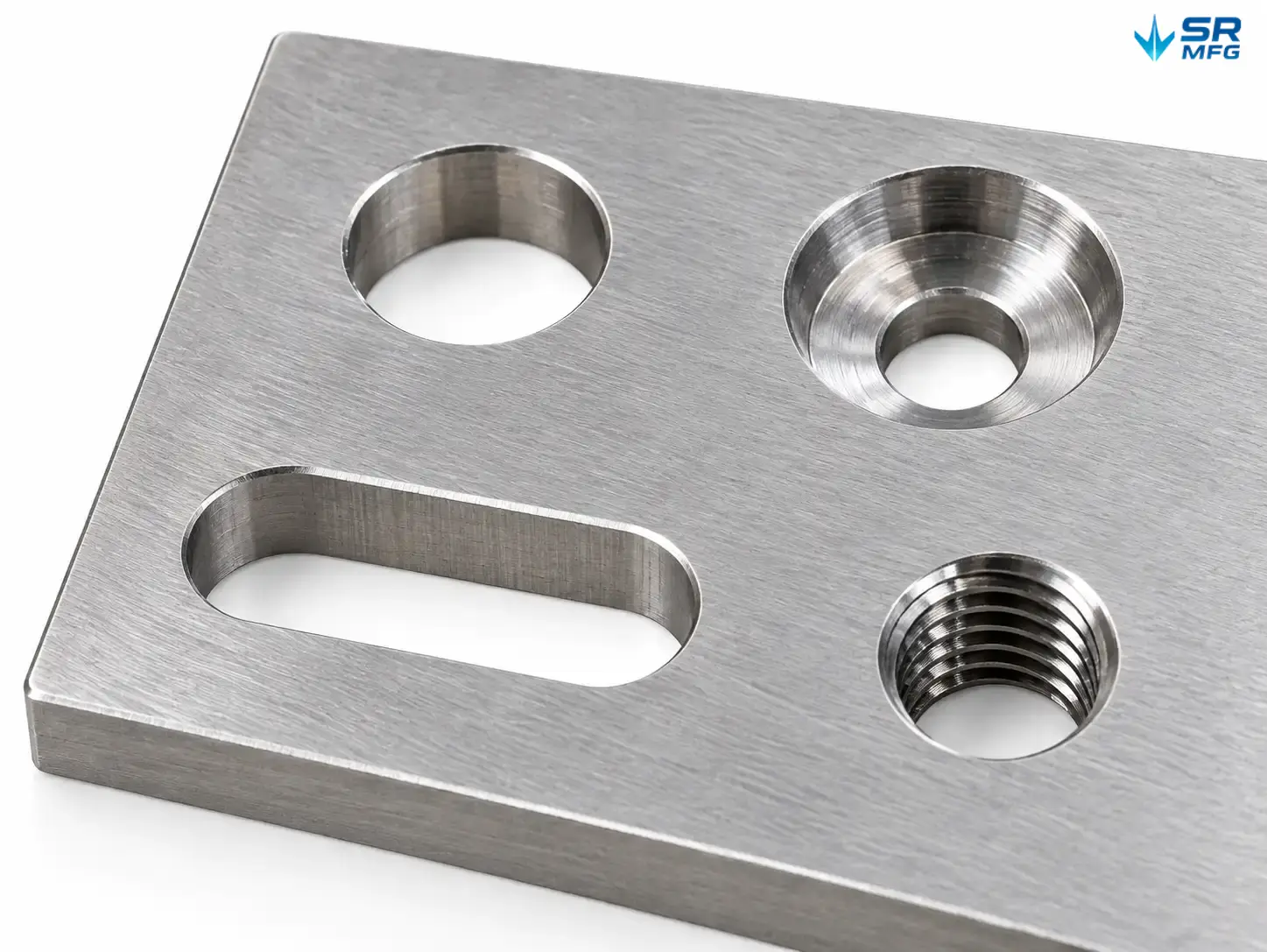

Befestigungsschnittstellen, die wir bearbeiten
Ihre Ausrüstung verfügt bereits über ein Schraubenmuster. Die Grundplatte muss dazu passen – oder Sie müssen die Maschine neu konstruieren.
- Durchgangslöcher für Schrauben und Gewindestangen
- Senkungen für bündige oder versenkte Verbindungselemente
- Langlöcher zur seitlichen Justierung beim Einbau
- Gewindebohrungen wo die Platte zur Befestigungsbasis wird
- Ankerschraubenbilder für Beton und Stahlbau
- Seiten- oder Kantenlöcher für Rahmen und Halter
Senden Sie eine Lochbild-Zeichnung oder eine Musterplatte. Wir kehren die Anordnung bei Bedarf um und prüfen die Freimachung vor dem Zuschnitt.
Gebräuchliche Befestigungs-Schnittstellen an Basissplatten: Durchgangsloch, Senkloch, Langloch, Gewinde und Ankerlayout.

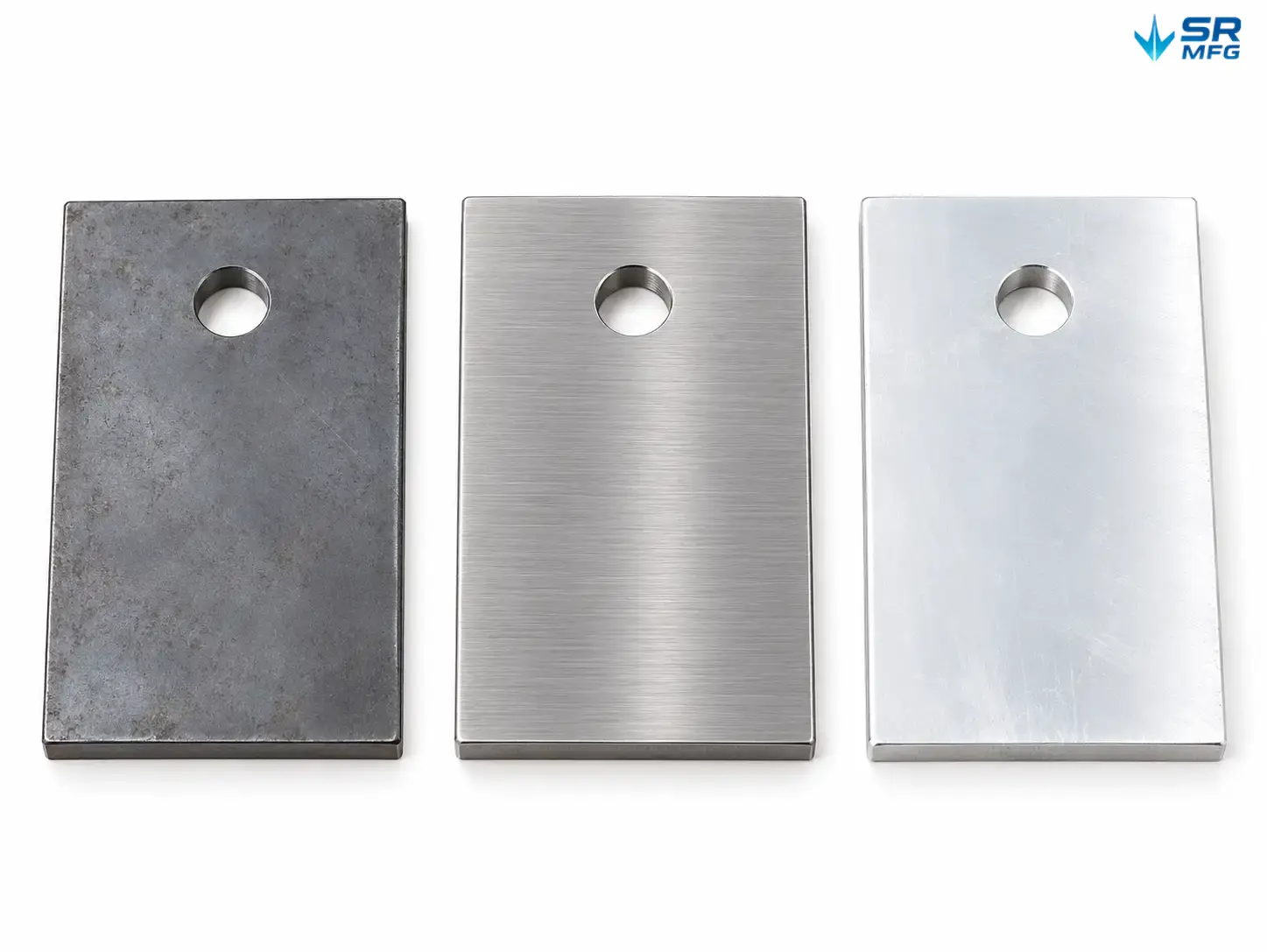

Werkstoffe & Oberflächenschutz
Die Werkstoffwahl richtet sich nach Lastpfad, Korrosionsbeanspruchung und Schweißeignung— nicht nach einem pauschalen Standard.
| Einsatzbedingung | Typische Empfehlung |
|---|---|
| Maschinenfüße in Innenräumen, allgemeine Industrie | Baustahl + Lackierung oder Pulverbeschichtung |
| Nassbereiche, Außenbereiche oder feuchte Umgebungen | Edelstahl oder beschichteter Baustahl |
| Gewichtssensitive oder nichtmagnetische Anforderungen | Aluminium + geeignete Oberflächenbehandlung |
| Chemische oder küstennahe Belastung | Spezifizierte Güte + Schutzbeschichtungssystem |
Oberflächenbehandlung nach der Bearbeitung nach Möglichkeit aufbringen, damit Befestigungsflächen sauber bleiben. Wenn Gewinde oder geschliffene Flächen blank bleiben müssen, sind diese in der Zeichnung zu kennzeichnen.
Werkstoff- und Oberflächenpaarungen für Innenräume, Nassbereiche, Leichtbau und korrosive Umgebungen.
Unser Fertigungsprozess
- Zeichnungsprüfung — Dicke, Lochabstände, Biegezugänglichkeit und Schweißfolge vor der Angebotserstellung
- Schneiden — Laser oder Plasma für Kontur, Langlöcher und Vorschublöcher
- Umformen & Schweißen — Flansche, Versteifungen und Rahmen nach Bedarf
- Zerspanung — Endlöcher, Gewinde, Senklöcher und Befestigungsflächen nach Zeichnung
- veredelung — vereinbartes Beschichtungs- oder Verzinkungssystem
- Prüfung — Abmessungen, Lochpositionen und Ebenheit gemäß Auftragsanforderungen
Ein Standort deckt Zuschnitt bis Endbearbeitung ab, sodass Platte, Schweißbaugruppe und Zerspanung nicht zwischen Betrieben hin- und hergehen.
Fertigungsablauf für Maschinen-Basissplatten: Zuschnitt, Umformen/Schweißen, Zerspanen, Finish und Prüfung.

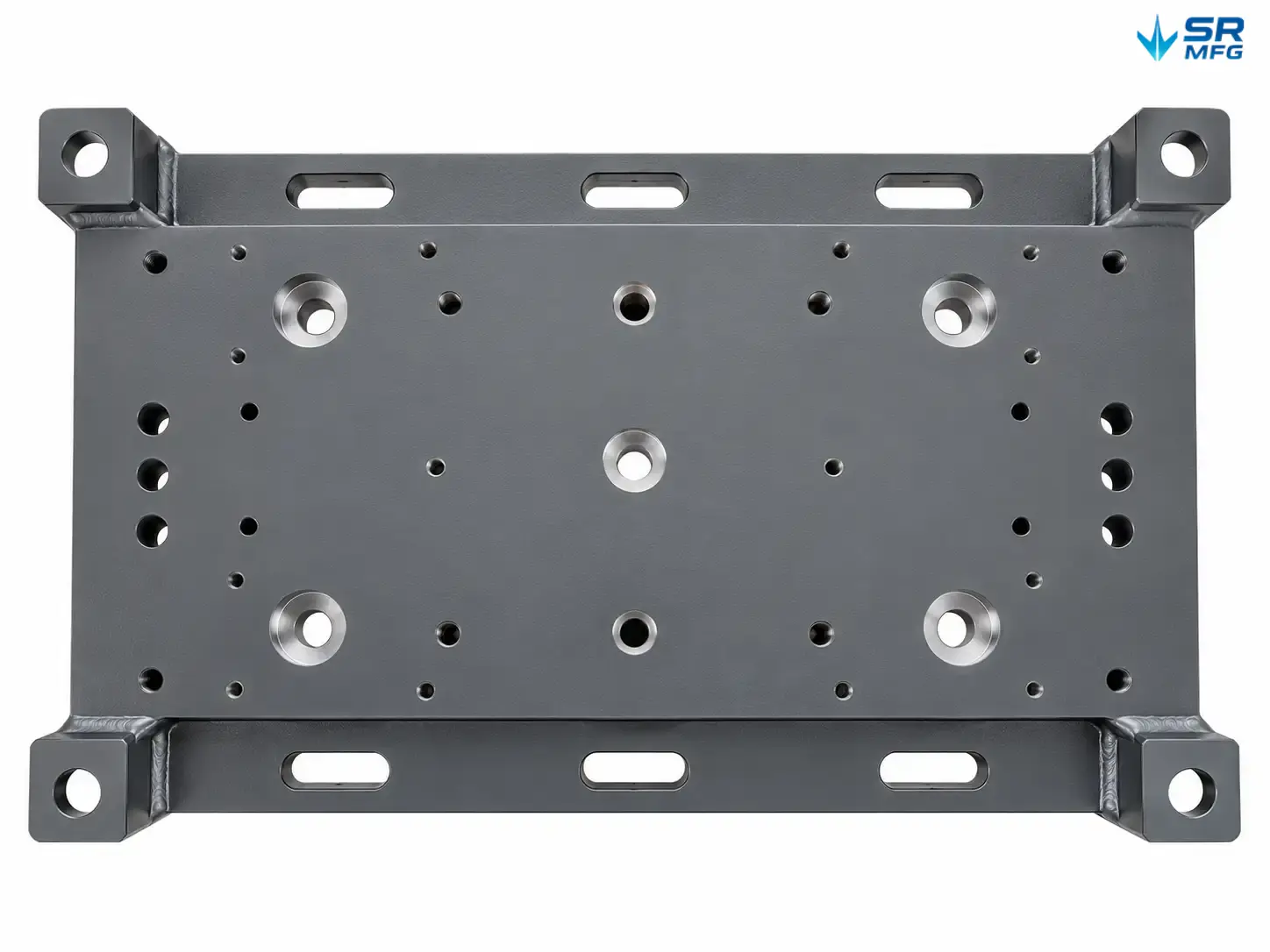

Nach Ihrer Zeichnung gefertigt
Wir arbeiten nach Fertigungszeichnungen, markierten PDFs, 3D-Modellen oder einem physischen Muster.
Für ein schnelles Angebot folgendes angeben:
- Eigengewicht der Anlage oder statische Last
- Lochbild oder Bohrungskoordinaten
- Gewünscht Material und Umgebung
- Menge und Ziellieferfenster
- Ob Nivellierbeschläge oder Anker sind enthalten
Maß- und Formtoleranz sowie Prüfniveau werden projektbezogen bestätigt. Engere Toleranzen erfordern zusätzliche Prozessschritte – wir benennen die Anforderungen vor Produktionsbeginn.
Zeichnungsprüfung und Abgleich des Lochbilds vor der Fertigung einer kundenspezifischen Montage-Grundplatte.
Qualität & Prüfung
Die Prüfung richtet sich nach der Funktion des Bauteils. Eine einfache Anschraubplatte benötigt möglicherweise nur eine Kontur- und Lochprüfung. Eine präzise Maschinengrundplatte benötigt möglicherweise Ebenheits-, Parallelitäts- und Lochlagenprüfung.
- Maßprüfung anhand der Zeichnung
- Lochlage- und Gewindelehrenprüfung Prüfungen
- Ebenheit / Parallelität an Montageflächen
- Erstmusterprüfung für neue Konstruktionen
- Materialzertifikate auf Anfrage
Wir erstellen keine erfundenen Prüfberichte. Wenn ein Bericht oder eine Normreferenz erforderlich ist, nehmen Sie diese in die RFQ auf , damit sie in die Auftragsabwicklung einplant wird.
Prüfung der Plattenmaße, Lochlagen und Ebenheit der Montageflächen.
Typische Anwendungen
| Anwendung | Was ist wichtig |
|---|---|
| Bodenmontierte Anlagen | Ankerbild, Plattensteifigkeit, Verfüllmörtel oder Verschraubung |
| Motor- & Pumpenfundamente | Genauigkeit des Lochkreises, Ausrichtung, Nivellierung |
| Rahmen & Schweißbaugruppen | Kraftübertragung vom Bauwerk zur Maschine |
| Retrofit- / Ersatzplatten | Anpassung an bestehende Lochbilder ohne Nacharbeit vor Ort |
| Automatisierungszellen | Reproduzierbare Montage für Roboter, Portale, Vorrichtungen |
Anwendungsbereiche: bodenmontierte Anlagen, Motor-/Pumpenfundament, Rahmentragwerk, Retrofit-Platte und Automatisierungsmontage.
Szenario-Hinweis
Ein typisches Projekt: Ein Integrator benötigt eine Montageplatte unter einem Förderbandantrieb oder einer kleinen Presse, mit festem Motorfußabdruck und einem unregelmäßigen Bodenankersatz.
- Geschnitten aus mittelstarkem Kohlenstoffstahl
- Bohrungen bearbeitet nach Motor-Lochkreis und Bodenankern
- Kanten entgratet, anschließend pulverbeschichtet
- Wiederholungsaufträge behalten das gleiche Lochbild bei damit Ersatzteile einsetzbar sind ohne Nachbohren vor Ort
Szenario-Platte: Bolzenkreis-Bohrungen für Motoren, unregelmäßige Bodenanker, entgratete Kanten, pulverbeschichtete Oberfläche.
FAQs
Fordern Sie ein Angebot mit Ihrer Zeichnung, Lastangaben, Materialpräferenz, Menge und Oberflächenbehandlung an. Die Konstruktion prüft zuerst die Herstellbarkeit – dann erhalten Sie einen kundenspezifischen Preis und keine generische Lagernummern-Angabe.
