Geschweißte Maschinengrundrahmen

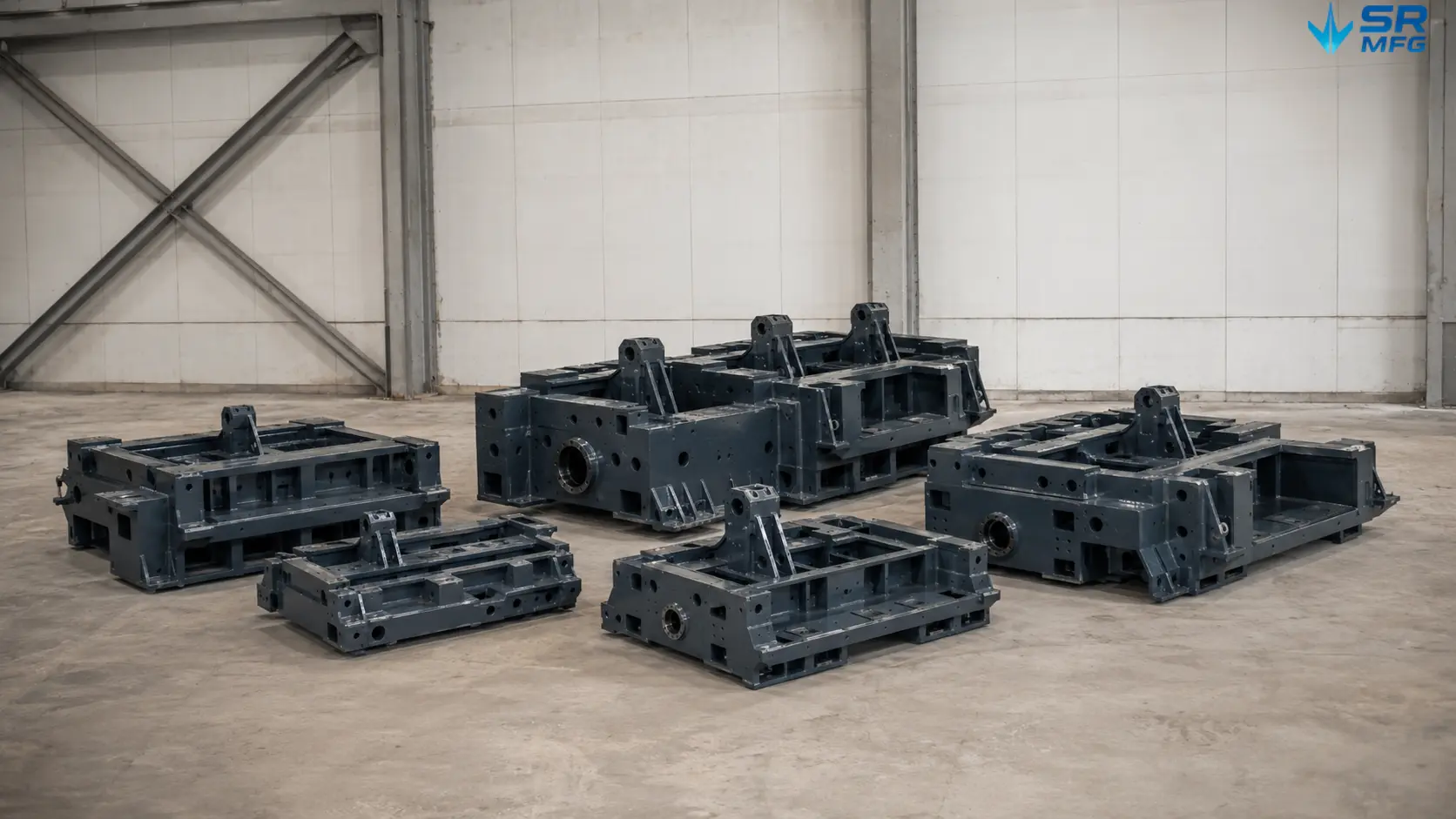

SR MFG liefert kundenspezifisch geschweißte Maschinengrundrahmen für Hersteller von Industrieanlagen. Ob Ihre Anlage in einer Fabrikhalle oder in einer Außenumgebung eingesetzt wird, wir können sie nach Ihren Zeichnungen, Spezifikationen und Anwendungsanforderungen konstruieren und fertigen. geschweißte Maschinengrundrahmen nach Ihren Zeichnungen, Spezifikationen und Anwendungsanforderungen.
- Vollständig anpassbare Geometrie
- Breite Palette an Materialoptionen
- Strenge Maßtoleranzen
- Einheitliche Oberflächenbearbeitung aus einer Hand
- Schweißqualität gemäß ISO 5817
| Material | Aluminium, Kohlenstoffstahl, verzinktes Blech, Edelstahl |
|---|---|
| Verfahren | Montage, Laserschneiden, Schweißen |
| Oberflächenbehandlung | Entgraten, Schleifen, Lackieren, Pulverbeschichten, Sandstrahlen |
Produkt Details

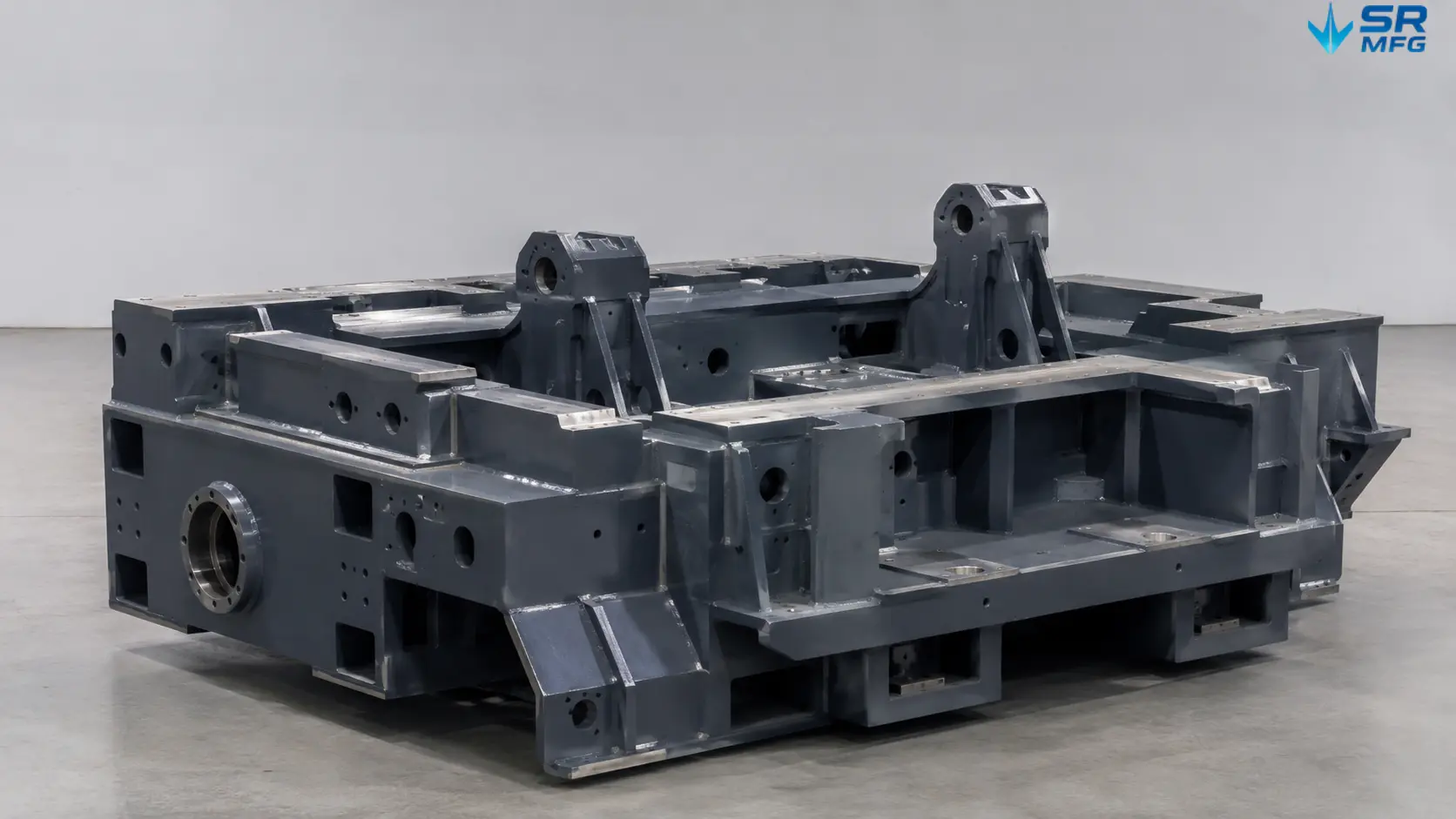

Was ist ein geschweißter Maschinengrundrahmen?
A geschweißter Maschinengrundrahmen ist eine Strukturbaugruppe aus dicken Stahlplatten, Vierkantrohren oder Strukturprofilen. Diese Teile werden in der Regel durch Schweißen zu einem vollständigen Rahmen verbunden. Dadurch unterscheidet er sich von einem gegossenen Maschinenbett oder einer verschraubten Rahmenbaugruppe.
Sein Hauptzweck ist es, eine starke tragende Plattform für Industrieanlagen bereitzustellen, wie z. B. Linearführungen, Antriebssysteme, Arbeitstische und Bedienerschnittstellen.
Die Kernfunktion eines geschweißten Maschinengrundrahmens ist einfach. Er hält die Anlage in einer präzisen Ausrichtungsposition fixiert, trägt das Gewicht der Maschine, absorbiert Vibrationen während des Betriebs und trägt dazu bei, dass das gesamte System über den langfristigen Einsatz hinweg stabil bleibt.
Im Vergleich zu einem Gusseisenbett bietet ein geschweißter Stahlmaschinenrahmen in der Regel eine kürzere Durchlaufzeit und größere Designflexibilität. Es ist keine Form erforderlich. Mit Ihren Zeichnungen und technischen Anforderungen kann SR MFG kundenspezifische OEM-Blechfertigung für geschweißte Rahmenprojekte, unterstützen, einschließlich Rahmenschweißen, Strukturmontage und Designanpassungen.
Materialoptionen
Das Material für einen Maschinengrundrahmen sollte nach mehreren Faktoren ausgewählt werden, darunter Tragfähigkeit, Arbeitsumgebung, Gewichtsziel, Korrosionsbeständigkeitsanforderungen und Budget.
SR MFG kann eine breite Palette an Blechmaterialoptionen verarbeiten und Ihnen helfen, eine geeignete Materiallösung für Ihr Projekt auszuwählen.
| Materialtyp | Gängige Güten oder Normen | Hauptmerkmale für Maschinengrundrahmen | Typische Anwendungen |
|---|---|---|---|
| Kohlenstoffstahl / Baustahl | Q235, Q355, A36, S235, S355 | Kohlenstoffstahlblech und -platte für schwer belastbare geschweißte Rahmen, gute Steifigkeit, kontrollierte Kosten, leicht zu schweißen und zu bearbeiten | Schwerlast-Maschinenbetten, CNC-Anlagen, Automatisierungsrahmen und allgemeine Industrieanlagen |
| Edelstahl | 304, 316L | Gute Korrosionsbeständigkeit, saubere Oberflächenbeschaffenheit, geeignet für Umgebungen mit höheren Hygieneanforderungen | Lebensmittel- und Getränkeanlagen, Reinraumanlagen, Chemieanlagen, feuchte oder Außenumgebungen |
| Aluminium | 5052, 6061 | Leichtgewichtig, korrosionsbeständig und geeignet für leichtere Tragstrukturen | Mobile Anlagen, leichte Automatisierungsrahmen, elektronische Geräte und gewichtsempfindliche Maschinen |
| Andere Legierungswerkstoffe | Je nach Projektanforderungen ausgewählt | Können für Festigkeit, Verschleißfestigkeit, Temperaturbeständigkeit oder Korrosionsbeständigkeit angepasst werden | Kundenspezifische OEM-Maschinen, spezielle Verarbeitungsanlagen und Exportprojekte mit festgelegten Materialstandards |

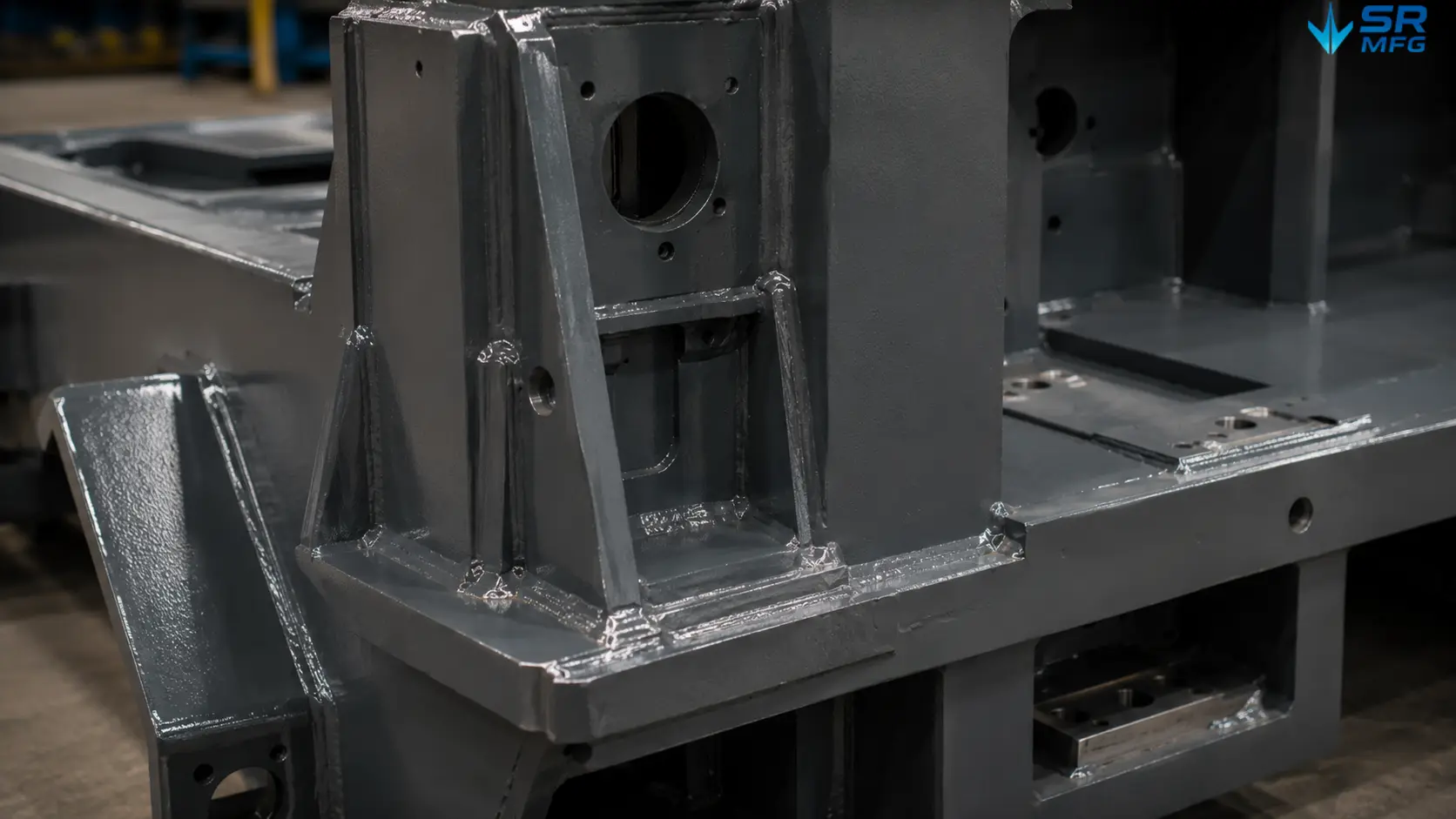

Schweiß- und Fertigungsfähigkeiten
SR MFG wählt geeignete Blechschweißverfahren basierend auf Verbindungsart, Dicke und Qualitätsanforderungen aus.
- MIG-/MAG-Schweißen
Das Hauptschweißverfahren für Baustahlrahmen. Es bietet hohe Produktionseffizienz und starke Schweißnähte, wodurch es für dickere Platten und Profile geeignet ist. - WIG-Schweißen
Wird verwendet für Edelstahl-Blechumformung für präzisionsgeschweißte Rahmen und Aluminiumlegierungsrahmen. Es erzeugt saubere Schweißnähte mit weniger Spritzern und eignet sich für Projekte mit höheren Anforderungen an Optik und Präzision. - Robotisches / automatisiertes Schweißen

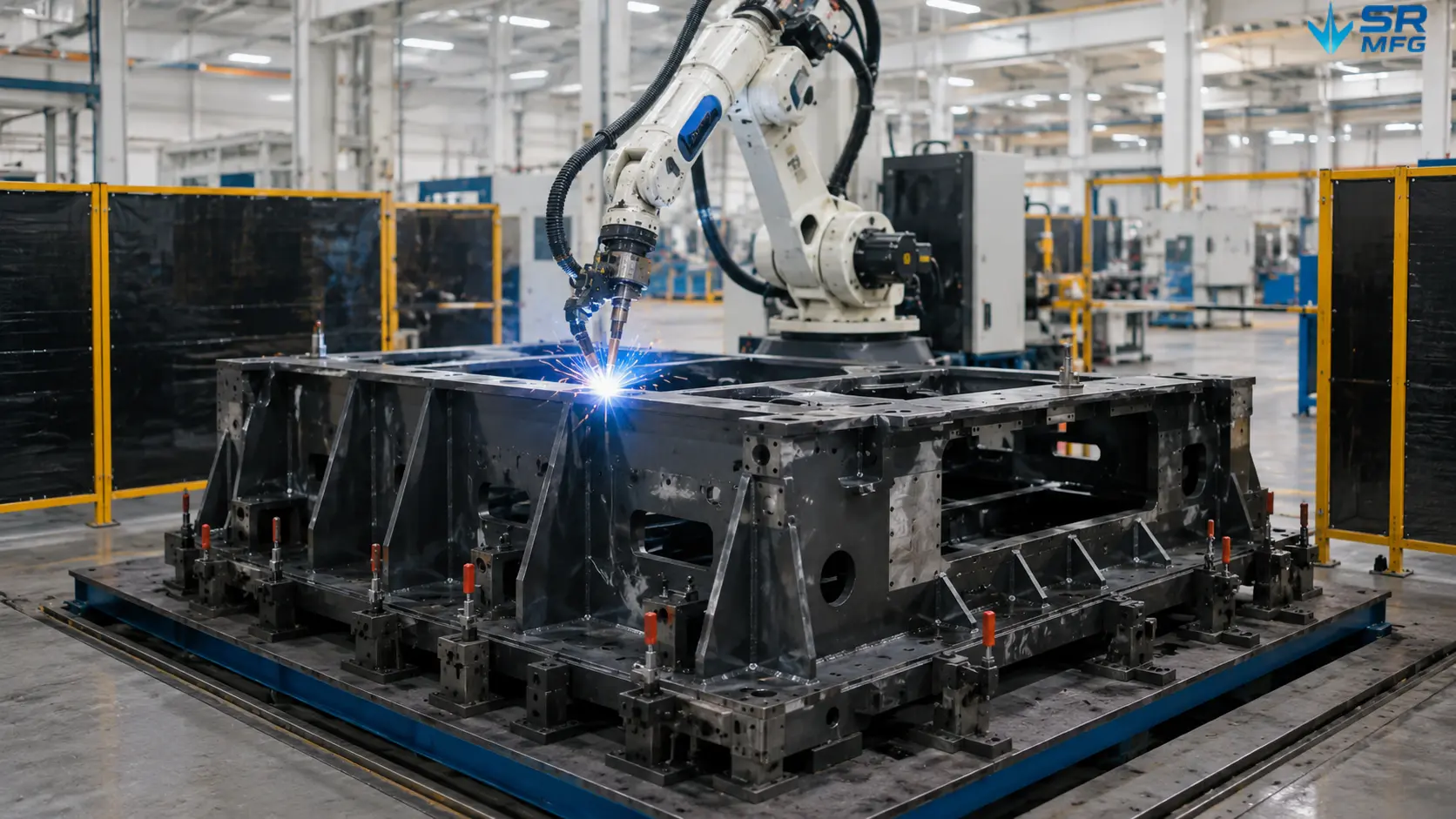

Wird für wiederkehrende Schweißnähte und größere Serien eingesetzt. Es trägt zur Verbesserung der Qualitätskonsistenz bei und verkürzt den Produktionszyklus. - Punktschweißen
Wird selektiv für dünne Blechteile oder leichtere interne Baugruppen innerhalb des Rahmens eingesetzt.

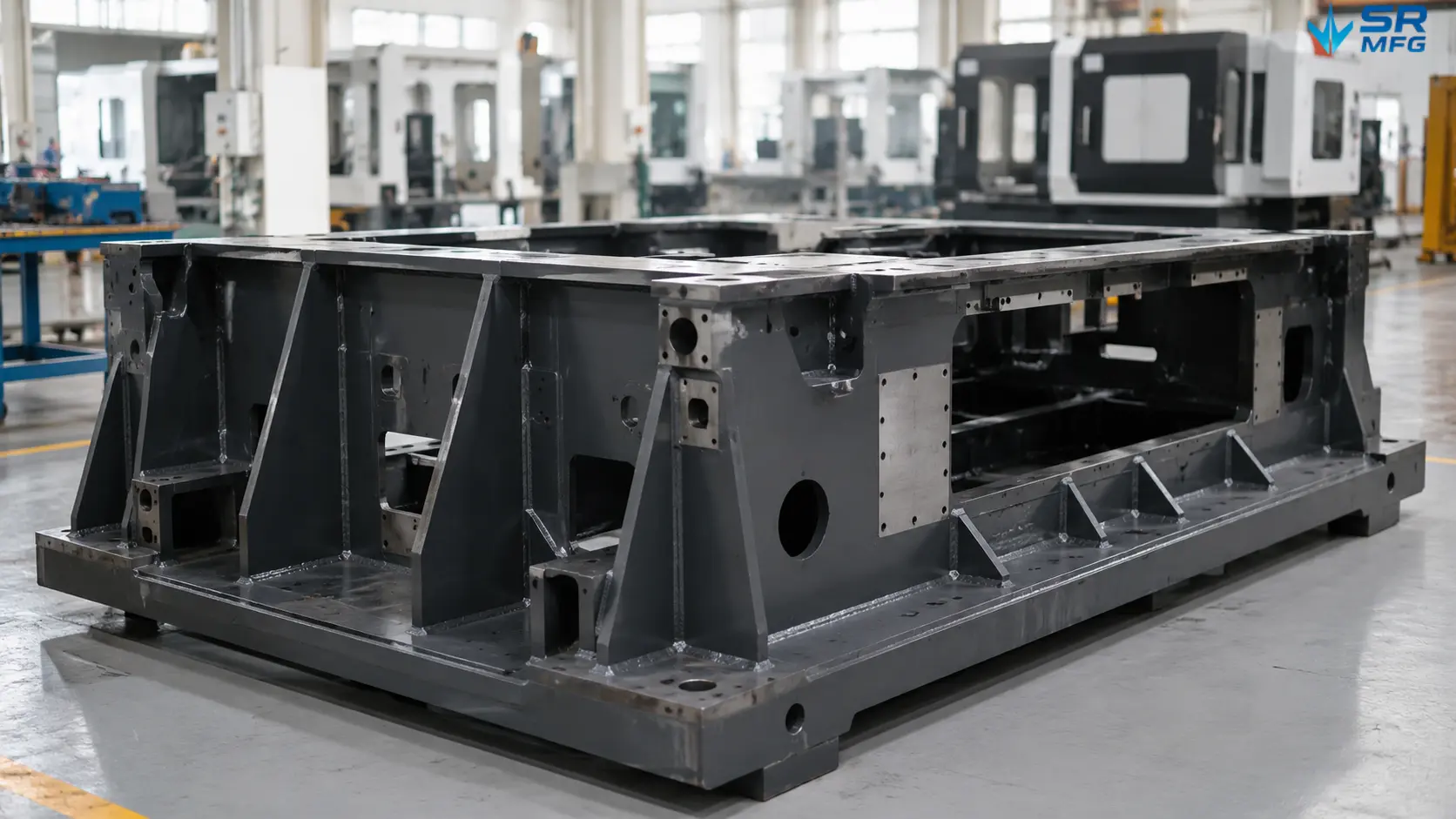

Spezifikationen, Parameter und Toleranzstandards
Geschweißte Maschinengrundrahmen müssen erfüllen strenge Inspektionsstandards für geschweißte Maschinenrahmen. Wenn die Montagefläche nicht eben ist oder sich Bohrungspositionen verschieben, kann das Gerät möglicherweise dennoch montiert werden, aber es erreicht möglicherweise nicht die erwartete Leistung.
Bei SR MFG, setzen wir eine strenge Prozesskontrolle ein, um sicherzustellen, dass jeder geschweißte Maschinenrahmen die für Ihre Anwendung erforderlichen Toleranzanforderungen erfüllt.
| Parameter | SR MFG Fähigkeitsbereich |
|---|---|
| Gesamtabmessungstoleranz | ±0,5 mm – ±1,0 mm, je nach Rahmengröße |
| Ebenheit der Montagefläche | ≤0,1 mm/m nach Nachbearbeitung |
| Parallelität | ≤0,05 mm/m auf bearbeiteten Oberflächen |
| Rechtwinkligkeit | ≤0,05 mm/m |
| Bohrungspositionsgenauigkeit | ±0,1 mm für bearbeitete Bohrungen / ±0,3 mm für geschweißte Konstruktionen |
| Schweißqualitätsniveau | AWS D14.4 / ISO 5817 Klasse B |
| Oberflächenrauheit der bearbeiteten Fläche | Ra 1,6 – 3,2 µm |
Toleranzreferenz
Unterschiedliche Anwendungen erfordern unterschiedliche Toleranzniveaus. Der endgültige Toleranzstandard sollte gemäß Ihren Zeichnungen und Geräteanforderungen festgelegt werden.
Oberflächenveredelung und Nachbearbeitungsoptionen
Die richtige Oberflächenveredelungslösung hängt von der Betriebsumgebung der geschweißter Maschinengrundrahmen. Ein Indoor-Automatisierungsarbeitsplatz, eine Lebensmittelverarbeitungslinie und eine Außeninstallation haben alle unterschiedliche Anforderungen.
Eine geeignete Oberflächenbehandlung hilft, den Maschinengrundrahmen vor Korrosion, Verschleiß und Umweltschäden zu schützen.
| Oberflächenbehandlung | Beschreibung |
|---|---|
| Sandstrahlen / Kugelstrahlen | Entfernt Walzhaut, Schweißrückstände und Oberflächenverunreinigungen und bereitet den Rahmen für Pulverbeschichtung oder Lackierung vor |
| Pulverbeschichtung | Erzeugt eine dauerhafte Schutzschicht. RAL-Farboptionen sind verfügbar, was es für industrielle Umgebungen geeignet macht |
| Nasslackierung | Geeignet für kundenspezifische Farben, große Rahmen und einige Oberflächenlösungen, die Chemikalienbeständigkeit erfordern |
| Feuerverzinkung | Bietet stärkeren Korrosionsschutz für Außen-, Feucht- oder raue Umgebungen |
| Eloxieren | Geeignet für ausgewählte Aluminiumrahmen, verbessert die Korrosionsbeständigkeit und bietet eine saubere Oberflächenbeschaffenheit |
| Präzisionsbearbeitung von Kontaktflächen | Bietet präzise Montageflächen für Führungsschienen, Motoren, Lager, Vorrichtungen und Geräteausrichtung |
| Verzinkung oder andere Schutzbeschichtungen | Kann für ausgewählte Halterungen, Kleinteile oder Befestigungselemente verwendet werden, um zusätzlichen Schutz zu bieten |
Vergleich der Oberfläche des geschweißten Maschinenwerkzeug-Grundrahmens vor und nach der Behandlung
Branchenanwendungen
Geschweißte Maschinengrundrahmen werden in vielen industriellen Sektoren eingesetzt. Überall wo Blechumformungslösungen für Maschinen und industrielle Ausrüstung require a stable and reliable base, a welded steel frame is often the preferred solution.
| Industry | Role and Requirements of the Frame |
|---|---|
| CNC and metalworking equipment | CNC lathes, milling machines and grinding machines require frames with high rigidity and good vibration damping to maintain machining accuracy. Welded steel frames provide the required stiffness and mass, often with precision-machined mounting surfaces for direct installation of spindles or guide rails. |
| Industrial automation and robotics | Robot workstations, pick-and-place systems and automated assembly lines need frames designed around non-standard layouts. Welded fabrication allows cable channels, sensor mounts and modular sub-frames to be integrated directly into the base structure. |
| Packaging and labelling equipment | Packaging lines run at high speed and require frames that maintain alignment under continuous dynamic loads. Welded base frames for this industry are often designed with easy-to-clean surfaces and accessible maintenance areas. [Internal link: packaging machinery components] |
| Food and beverage processing | Hygiene requirements in food production often make stainless steel the standard choice. Welded stainless steel base frames with continuous, smoothly ground welds and hygienic surface finishes help meet the strict cleaning requirements of this industry. |
| Laser cutting and plasma cutting equipment | Cutting tables and gantry systems generate noticeable vibration and thermal load. Welded frames for these machines are specially optimised for flatness and thermal stability, helping the cutting head maintain accuracy across the full working area. |
| Printing and web converting equipment | Print registration accuracy depends on frames that do not bend or shift. Welded steel frames for printing equipment use heavy cross-bracing and precision-machined reference surfaces to maintain tolerances during long production runs. |
| Semiconductor and electronics manufacturing equipment | Cleanroom-compatible frames require non-shedding surfaces and extremely tight flatness control. Frames made from welded aluminium or stainless steel and finished to cleanroom standards support wafer handling systems, inspection equipment and test platforms. |
| Custom OEM equipment | When a standard frame cannot meet the requirement, a custom welded base frame is the answer. SR MFG works with OEM equipment manufacturers to customise frames according to machine base size, load path and integration needs. |
Application Scenarios of Machine Tool Base Frame
