Kundenspezifische Metallgehäuse für WLAN-Router
Wir fertigen kundenspezifische Blechgehäuse für WiFi-Router, Wireless Access Points, Netzwerk-Gateways und zugehörige Netzwerkgeräte nach Ihren Zeichnungen und technischen Anforderungen.
- Werkstoffe: Aluminium, kaltgewalzter Stahl, Edelstahl oder verzinkter Stahl, ausgewählt je nach tatsächlicher Betriebsumgebung
- Thermomanagement: Lasergeschnittene Belüftungsmuster, integrierte verschweißte Kühlkörper und interne Luftführungskanäle
- EMI-Abschirmung: Rillen für leitfähige Dichtungen, Erdungsbolzen und kontrollierte überlappende Nahtstrukturen
- IP-Schutz: Optionaler IP54 / IP65 / IP67-Schutz mit Silikondichtungen und gekapselten Anschlussausschnitten
- Interne Befestigung: Einpress-Abstandshalter für Leiterplatten, Befestigungsschlitze für DIN-Schienen und Elemente zur Kabelführung
Produktdetails
| Spezifikation | Details |
|---|---|
| Produkttyp | Kundenspezifische Blechgehäuse für WiFi-Router und Netzwerkgeräte |
| Grundmaterialien | Aluminium (5052 / 6061), kaltgewalzter Stahl (SPCC), Edelstahl (304 / 316), verzinkter Stahl |
| Materialstärke | 0,8–2,0 mm, je nach strukturellen und thermischen Anforderungen |
| Schneidverfahren | Faserlaserschneiden — ca. 0,1 mm Schnittfugenbreite, Schnittkantenqualität Ra 3,2 μm oder besser |
| Biegeverfahren | CNC-Gesenkbiegen — Biegewinkeltoleranz ±0,5°, typischer Innenbiegeradius ca. 1× Materialstärke |
| Schweißverfahren | WIG-Schweißen für Aluminium und Edelstahl, MIG-Schweißen für Stahl, Punktschweißen für Dünnblechbaugruppen |
| Lochpositionstoleranz | ±0,1 mm bezogen auf Bezugselement |
| Ebenheit nach dem Biegen | ≤0,15 mm / 100 mm für Passflächen und PCB-Kontaktflächen |
| Oberflächenbehandlungsoptionen | Pulverbeschichtung (60–80 μm), Eloxieren (Typ II / Typ III), Elektrotauchlackierung, Siebdruck, Lasergravur |
| Pulverbeschichtungsfarben | Jede RAL- oder Pantone-Farbe; kundenspezifische Farbanpassung verfügbar |
| Salzsprühbeständigkeit | Pulverbeschichteter Stahl: 240–500 Stunden gemäß ASTM B117; eloxiertes Aluminium: 500+ Stunden |
| IP-Schutz | IP54 / IP65 / IP67 durch Dichtungsdesign, kontrollierte Nähte und abgedichtete Steckeröffnungen |
| EMI-Abschirmungsmerkmale | Leitfähige Dichtungsnuten, Erdungsbolzen, überlappende Flanschnähte, geschirmte Steckermontagefunktionen |
| Interne Montage | Einpressmessing-Abstandshalter (M3 / M4), Gewindeeinsätze, DIN-Schienenschlitze, Wandmontage-Schlüssellöcher |
| Wärmemanagement | Kundenspezifische Lüftungslayouts, geschweißte Kühlkörper und flache Kontaktflächen für direkte Wärmeübertragung von PCB zu Gehäuse |
| Logo-Optionen | Siebdruck, Lasergravur, Prägung, Klebeetiketten |
| Prototypen-Vorlaufzeit | 5–7 Werktage nach Zeichnungsfreigabe |
| Produktions-Vorlaufzeit | 15–25 Werktage je nach Menge und Prozesskomplexität |
| Prototyp-MOQ | 1 Stück |
| Produktions-MOQ | Keine feste Mindestbestellmenge — Bewertung nach Material- und Prozessanforderungen |
| Akzeptierte Zeichnungsformate | DWG, DXF, STEP, IGES, PDF und bemaßte Handskizzen |
| Qualitätsprüfung | Maßprüfung mit CMM / Messschieber, Beschichtungsdicken- und Haftungsprüfung, Montagepassungsprüfungen und Sichtprüfung |
| Verpackung | Rostschutzpapier + Schaumstoffeinlagen + Wellpappkartons; kundenspezifische Verpackung verfügbar |
Kundenspezifische WiFi-Router-Metallgehäuse nach Ihren Anforderungen
Wir fertigen Blechgehäuse für WiFi-Router, Wireless Access Points, Netzwerk-Gateways und IoT-Edge-Geräte.
Jedes Gehäuse wird durch kundenspezifische Blechfertigung nach Ihren Zeichnungen gefertigt oder auf Ihre spezifischen Anforderungen ausgelegt. Wir greifen nicht auf Katalog-Standardgrößen oder Lagergehäuse-Designs zurück.
Senden Sie uns einfach Ihre Zeichnungen, und wir kümmern uns um den Rest:
DFM-Prüfung, Werkstoffauswahl, Laserschneiden, Biegen, Schweißen, Oberflächenbehandlung, Montage und Prüfung.
Typische Geräte, die wir unterstützen, umfassen:
- Heim- und Unternehmens-WLAN-Router
- Innen- und Außen-Wireless-Access-Points
- Industrielle Netzwerk-Gateways und Edge-Computing-Knoten
- IoT-Controller und Smart-Home-Gateways
- 5G-CPE-Geräte und Small-Cell-Gehäuse
Konstruiert für Wärmemanagement und Strukturfestigkeit

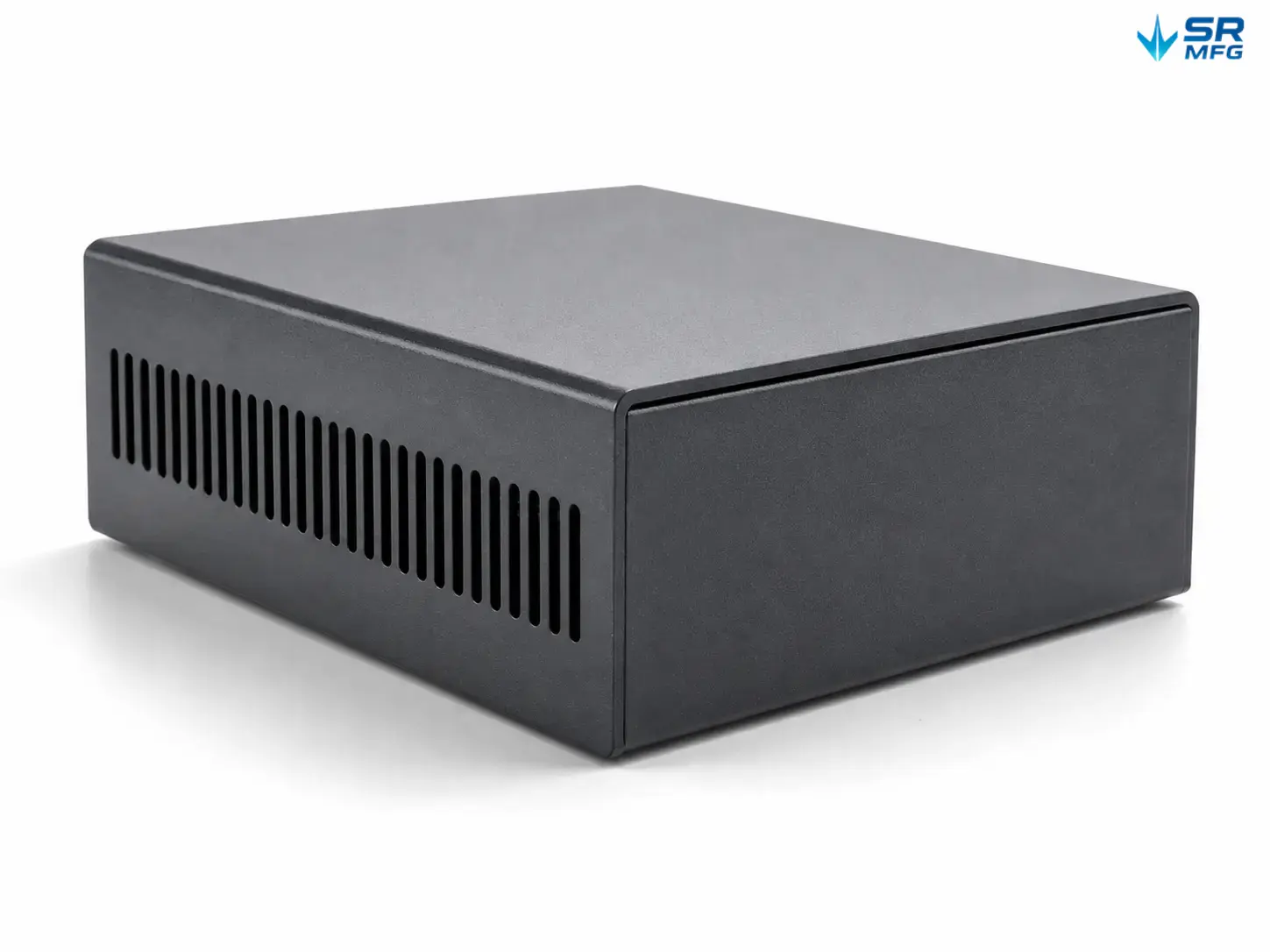

Ein kundenspezifisches Aluminium-Routergehäuse mit Belüftungsschlitzen, internen Luftführungswegen und einem integrierten Kühlkörper zur Ableitung der Wärme von der Leiterplatte.
Im Vergleich zu Kunststoffgehäusen bieten Metallgehäuse zwei wesentliche Vorteile:
Thermomanagement und mechanischer Schutz.
Ein richtig konstruiertes Aluminiumgehäuse kann über seine eigene Oberfläche ungefähr 15–25 W Wärme passiv abführen. Für viele Router im Consumer-Bereich und mittlerer Leistung im Enterprise-Umfeld kann dies einen internen Lüfter überflüssig machen.
Wir integrieren das Wärmemanagement direkt in das Gehäusedesign:
- Belüftungslayout — Lasergeschnittene Öffnungen werden entsprechend den Wärmequellen auf der Leiterplatte angeordnet, anstatt sich auf generische Perforationsmuster zu verlassen
- Integrierte Kühlkörper — Aluminium-Kühlrippen können an das Gehäuse geschweißt oder genietet werden, um die Wärmeabfuhrfläche zu vergrößern
- Interne Luftführungskanäle — Ausgelegt nach dem Leiterplattenlayout, um den natürlichen Luftstrom von den Einlassöffnungen zu den Austrittsöffnungen zu führen
- Unterstützung der thermischen Schnittstelle — Montageflächen können plan gefräst oder bearbeitet werden, um eine direkte Wärmeleitung von der Leiterplatte an das Gehäuse zu ermöglichen
Die strukturelle Steifigkeit kommt hauptsächlich vom Metall selbst.
Ein 1.2 mm Aluminiumgehäuse kann Transportlasten, Wandmontagekräfte und langfristige Vibrationen standhalten, die dünnwandige Kunststoffgehäuse letztlich zum Reißen oder Verformen bringen können.
Materialauswahl und Oberflächenveredelung
Vier Gehäusemuster zeigen gängige Materialoptionen für Netzwerkgeräte: Aluminium, kaltgewalzter Stahl, Edelstahl und verzinkter Stahl.
Das richtige Grundmaterial hängt davon ab, wo das Gehäuse installiert wird, welchen Umgebungsbedingungen es standhalten muss und welches Produktgewicht zulässig ist.
| Material | Wichtige Eigenschaften | Empfohlene Anwendungen |
|---|---|---|
| Aluminium 5052 / 6061 | Leichtgewichtig, hervorragende Wärmeleitfähigkeit, korrosionsbeständig | Desktop-Router, wandmontierte Access Points, Innengeräte |
| Kaltgewalzter Stahl (SPCC) | Hohe Festigkeit, kosteneffizient, einfach pulverbeschichtbar | Hochvolumige Consumer-Router, Indoor-Gateways |
| Edelstahl 304 / 316 | Hervorragende Korrosionsbeständigkeit, geeignet für anspruchsvolle Umgebungen | Industrie-, Küsten- oder feuchte Umgebungen |
| Verzinkter Stahl | Zinkbeschichteter Korrosionsschutz zu wirtschaftlichen Kosten | Halb-Außengeräte und kostensensitive Projekte |
Die Oberflächenveredelung beeinflusst nicht nur das Aussehen, sondern auch die langfristige Haltbarkeit.
- Pulverbeschichtung — Die gängigste Option. Erhältlich in matten oder halbglänzenden Ausführungen in praktisch jeder RAL-Farbe. Die typische Beschichtungsdicke beträgt 60–80 μm und bietet gute Abrieb- und Chemikalienbeständigkeit.
- Aluminium-Eloxieren — Nur für Aluminiumgehäuse verfügbar. Erzeugt eine harte, schützende Oxidschicht. Typ II wird üblicherweise für dekorative Einfärbungen verwendet, während Typ III Harteloxieren eine höhere Verschleißfestigkeit bietet und für hochwertige elektronische Geräte geeignet ist.
- E-Coating — Sorgt für eine gleichmäßige Beschichtungsabdeckung selbst bei komplexen Geometrien. Wird häufig bei Stahlgehäusen eingesetzt, die einen konstanten Korrosionsschutz erfordern.
- Siebdruck / Lasergravur — Geeignet für Logos, Anschlussbeschriftungen, behördliche Kennzeichnungen und Markeninformationen.
Wenn Ihre Geräte in salzhaltigen oder chemisch aggressiven Umgebungen eingesetzt werden, können wir eine geeignete Kombination aus Grundmaterial und Oberflächenbehandlung auf Basis der tatsächlichen Einsatzbedingungen empfehlen.
Optionen für interne Befestigung und Baugruppenmontage

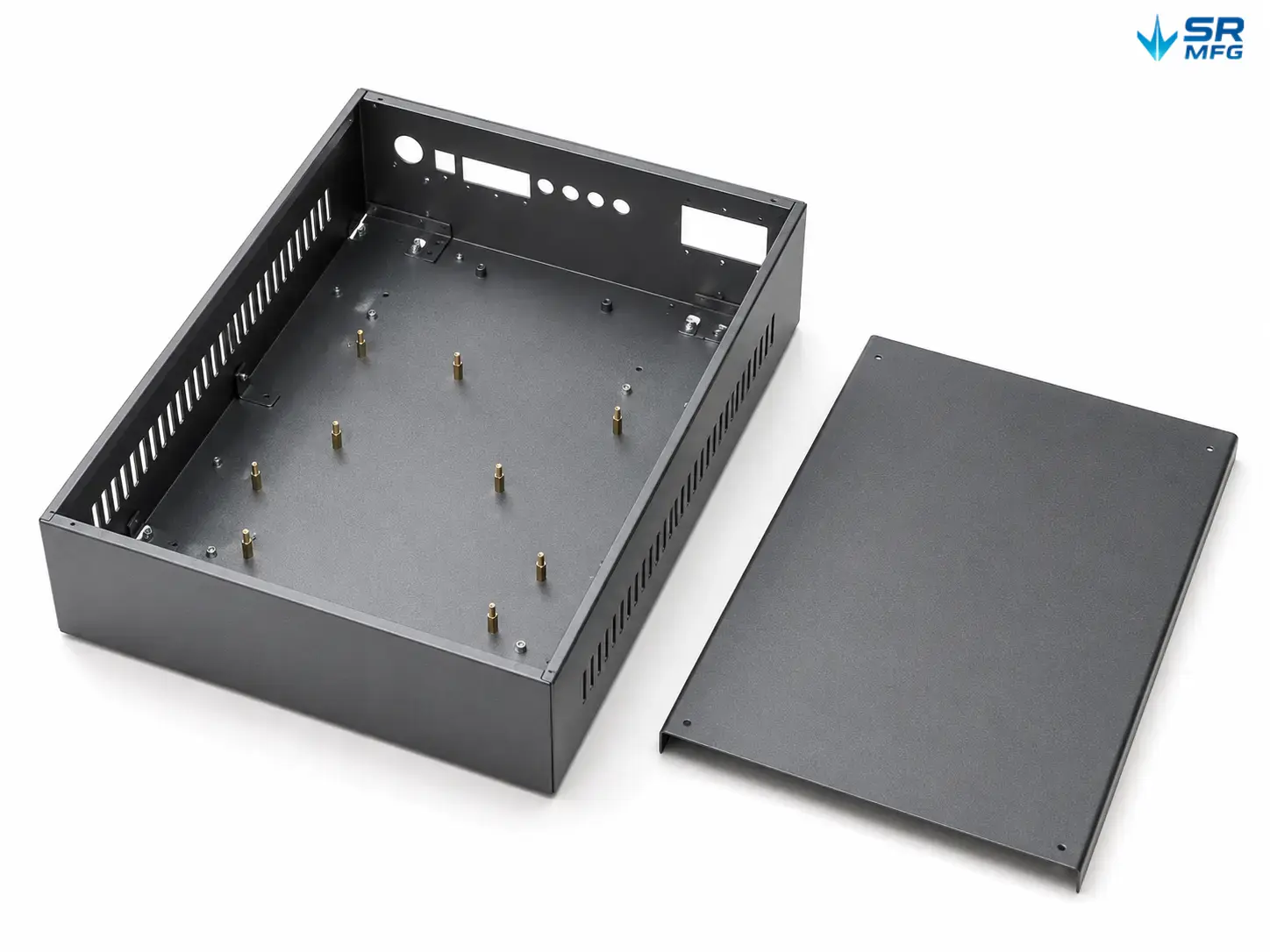

Das offene Gehäuse zeigt PCB-Abstandshalter, Montageelemente, Kabelmanagementpunkte und Anschlussöffnungen, die in die Blechstruktur integriert sind.
Die interne Struktur eines Gehäuses ist genauso wichtig wie sein Äußeres.
Ein schlechtes internes Montagedesign kann die Montage verlangsamen, Feldausfälle erhöhen und zu unnötigen Service- und Reparaturarbeiten führen.
Wir integrieren interne Montagemerkmale wo immer möglich direkt in das Gehäuse, anstatt sie als separate Zusatzkomponenten zu behandeln.
PCB-Montage
- Einpress-Abstandshalter aus Messing (M3 / M4), mit hydraulischen Einpressgeräten eingesetzt, mit einer Auszugskraft von mehr als 50 kgf
- Gewindeeinsätze für PCBs, die während der Wartung wiederholt entfernt werden müssen
- Individuelle Abstandshalterhöhen basierend auf den PCB-Freiraumanforderungen
Schienen- und Halterungsmontage
- 35 mm DIN-Hutschiene-Montageschlitze können direkt in die Gehäuserückwand gestanzt oder lasergeschnitten werden
- Wandmontage-Schlüssellöcher ermöglichen eine schnelle Installation an vertikalen Oberflächen
- Deckenmontageflansche sind für drahtlose Zugangspunkte erhältlich
Kabel- und Anschlussmanagement
- Zugentlastungs-Kabelverschraubungsöffnungen können für Standard-PG- oder metrische M-Serie-Verschraubungen dimensioniert werden
- Interne Kabelkanäle können direkt während des Biegeprozesses geformt werden
- Geschweißte Bolzen können als Kabelbinder-Ankerpunkte für das Kabelmanagement hinzugefügt werden
Anschlussabdichtung
- Ungenutzte RJ45-, USB- oder SMA-Anschlüsse können mit Öffnungen für Gummidichtstopfen ausgelegt werden
- Gedichtete Anschlussausschnitte können bearbeitet werden, um den angegebenen Anschlussprofilen zu entsprechen
- Wasserdichte RJ45- und DC-Stromanschlussöffnungen können für outdoor-taugliche Baugruppen integriert werden
Wenn Ihre PCB ein nicht standardmäßiges Montagelochmuster verwendet, senden Sie uns einfach die Platinenkontur oder die PCB-Zeichnung.
Wir passen das Gehäuse und die Abstandshalterpositionen an Ihre PCB an, anstatt Ihr PCB-Design zu zwingen, sich an ein bestehendes Gehäuse anzupassen.
EMI-Abschirmung und Umweltschutz
Netzwerkgeräte müssen häufig EMC-Anforderungen erfüllen, und EMI-Abschirmkonstruktion für Blechgehäuse kann sowohl die elektromagnetischen Emissionen als auch die Störfestigkeit direkt beeinflussen.
EMI-Abschirmungslösungen
- Leitfähige Dichtungsnuten — CNC-gefertigte Nuten um die Paneelfugen herum können Beryllium-Kupfer-Fingerstock- oder Metallgewebe-über-Silikon-leitfähige Dichtungen aufnehmen
- Erdungsstifte — Erdungsstifte können an mehreren Stellen verschweißt werden, um niederohmige Erdungswege zu schaffen
- Kontrollierte Paneelfugen — Überlappende Flanschverbindungen können verwendet werden, wobei die Befestigungsmittelabstände auf 30 mm kontrolliert werden, um HF-Leckagen zu verringern
- Abgeschirmte Anschlussöffnungen — D-Sub-, SMA- und N-Typ-Anschlussöffnungen können Flanschkontaktflächen für Erdung und Abschirmung enthalten

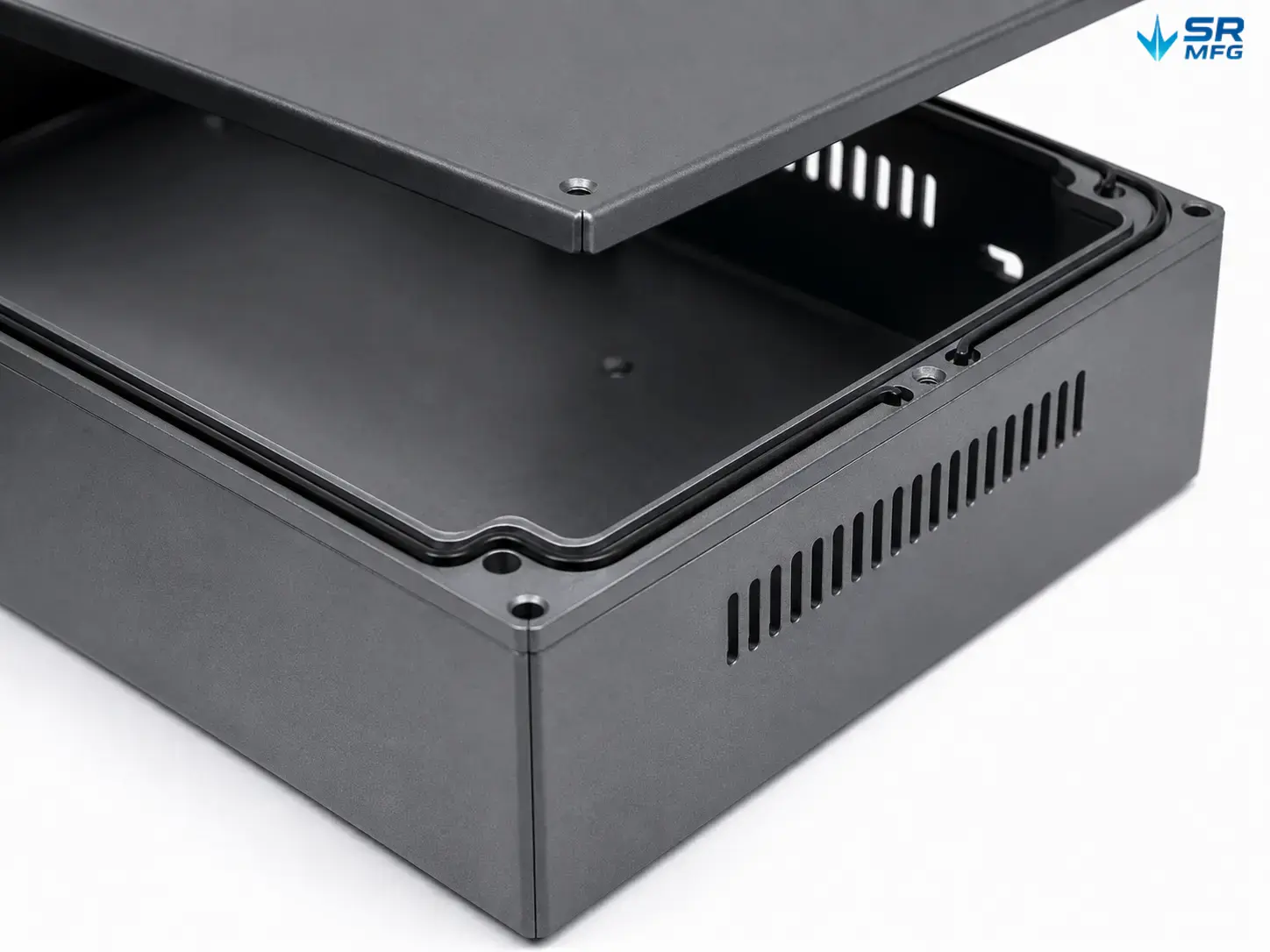

Eine umlaufende Silikondichtung, abgedichtete Fügeflächen und wasserdichte Anschlussschnittstellen schützen das Gehäuse vor Staub und Wasser.
Die tatsächliche Abschirmwirkung hängt vom leitfähigen Dichtungsmaterial, der Fugen geometrie und dem Erdungslayout ab.
Wir können mit den Anforderungen Ihres EMV-Ingenieurs arbeiten, um die Gehäusestruktur an das erforderliche Dämpfungsziel anzupassen.
IP-Dichtungsoptionen
IP54
Geschützt gegen Staubeintritt und Spritzwasser. Eine durchgehende Nut und Silikondichtung können um die Abdeckung verwendet werden. Geeignet für industrielle Innenumgebungen.
IP65
Staubdicht und geschützt gegen Wasserstrahlen. Typischerweise erreicht mit einer Doppelnaht-Dichtungsstruktur und kontrollierter Dichtungskompression durch Abdeckungsbefestigungen. Häufig verwendet für drahtlose Outdoor-Zugangspunkte und halbexponierte Installationen.
IP67
Staubdicht und widerstandsfähig gegen vorübergehendes Eintauchen. Typischerweise verwendet eine durchgehende umlaufende Dichtung, Nut-und-Feder-Passflächen und wasserdichte Anschlüsse. Geeignet für Installationen auf Bodenhöhe oder vollständig exponierte Außenumgebungen.
Die tatsächliche Dichtungsleistung hängt vom Dichtungsmaterial, dem Kompressionsverhältnis, der Gehäusegeometrie und dem Befestigungsdrehmoment ab.
Wir wählen das geeignete Dichtungsprofil basierend auf der Ziel-IP-Schutzart und dem Gehäusedesign aus.
Typische Anwendungen
Diese Gehäuse können in einem breiten Spektrum von Consumer-Elektronik- und Netzwerkgeräte-Anwendungen eingesetzt werden.
- Enterprise-WiFi-Access-Points — Decken- oder wandmontierte Aluminiumgehäuse mit PoE-Anschlussöffnungen und optional integrierten Kühlkörpern
- Heim-WiFi-Router — Kompakte Tischgehäuse aus pulverbeschichtetem Stahl oder Aluminium mit integrierten Lüftungsschlitzen
- Outdoor-Wireless-Bridges und CPE — IP65/IP67-dichte Edelstahl- oder beschichtete Aluminiumgehäuse mit Antennendurchführungsöffnungen und UV-beständigen Oberflächen
- Industrielle-IoT-Gateways — DIN-Schiene-kompatible Gehäuse aus Werkstoffen für den Betrieb bei breiten Temperaturbereichen und mit EMV-Abschirmung, ausgelegt für Umgebungen in der Fertigung
- 5G-CPE- und Small-Cell-Gehäuse — Aluminiumgehäuse mit integrierten Kühlkörpern, Antennenbefestigungsmerkmalen und Dichtungsvorrichtungen
- NVR- und DVR-Gehäuse — Rack- oder wandmontierte Gehäuse mit Festplatten-Vibrationsentkopplung und mehreren Anschlussaussparungen
Das Bild zeigt kundenspezifische Metallgehäuse, die bei WiFi-Access-Points, Routern, Outdoor-CPE, industriellen IoT-Gateways, 5G-Geräten und Netzwerkrecordern eingesetzt werden.
Wenn Ihr Gerät nicht eindeutig in eine dieser Kategorien fällt, senden Sie uns einfach Ihre Anwendungsanforderungen.
Wir können das Gehäusedesign an die tatsächliche Installationsumgebung anpassen, anstatt Ihr Gerät in ein bestehendes Standardgehäuse zu zwingen.
So bestellen Sie ein kundenspezifisches Router-Gehäuse
Der Fertigungsablauf umfasst Zeichnungsprüfung, Laserschneiden, CNC-Biegen, Montage und Endprüfung eines kundenspezifischen Routergehäuses.
Unser kundenspezifischer Fertigungsprozess ist unkompliziert:
| Schritt | Was passiert | Typische Lieferzeit |
|---|---|---|
| Zeichnungen senden | Reichen Sie DWG, STEP, PDF oder eine bemaßte Handskizze mit Ihren Anforderungen ein | — |
| DFM-Prüfung | Unser Engineering-Team prüft das Design auf Fertigungsgerechtheit und gibt Optimierungsempfehlungen | Innerhalb von 24 Stunden |
| Angebot | Wir erstellen ein detailliertes Angebot mit Materialien, Fertigungsverfahren, Oberflächenbehandlung und Verpackung | Innerhalb von 24 Stunden nach DFM-Prüfung |
| Prototypenfertigung | Wir fertigen 1–5 Prototypen zur Passform-, Aussehens-, Montage- und Funktionsprüfung | 5–7 Werktage |
| Serienfertigung | Chargenfertigung mit In-Prozess-Prüfung an kritischen Produktionsstufen | 15–25 Werktage je nach Menge |
Informationen, die wir von Ihnen benötigen
- 2D-Zeichnungen im Format DWG / DXF / PDF mit Maßen, Toleranzen und Bohrungspositionen
- Ein 3D-Modell im Format STEP / IGES, falls vorhanden, damit wir Biegefolgen und Fertigungswege prüfen können
- Bevorzugtes Material und Oberflächenbehandlung
- Erforderliche IP-Schutzart, falls zutreffend
- Geschätzter Jahresbedarf
- Besondere Anforderungen wie Logoposition, Verpackung, Kennzeichnung oder Montage
Noch keine Zeichnungen?
Sie können uns trotzdem die Abmessungen Ihres Geräts, das Anschlusslayout und die Montageanforderungen senden. Wir können einen vorläufigen Gehäuseentwurf für Ihre Prüfung erstellen.
