Kundenspezifische Blechteile mit PEM-Muttern
Maßgeschneiderte Blechteile mit eingebauten PEM-Muttern und Einpressbefestigungen werden hauptsächlich für Befestigungs- und Baugruppenstrukturen in OEM-Geräten verwendet. Bei SR MFG fertigen wir maßgeschneiderte Blechkomponenten und pressen PEM-Einpressmuttern in die Teile ein und liefern sie als montagefertige integrierte Bauteile.
- Fertigung nach kundenspezifischen 2D-Zeichnungen, 3D-CAD-Dateien oder Mustern
- Unterstützt PEM-Muttern, Einpressmuttern, Einpressgewindestifte, Abstandshalter und projektspezifische Befestigungselemente
- Integriertes Laserschneiden, Stanzen, Biegen, PEM-Einsetzen, Oberflächenbehandlung und Prüfung
- Ideal für die Schaffung zuverlässiger Gewinde-Montagepunkte in dünnen Blechstrukturen
- Individuelles Angebot basierend auf Material, Oberflächenbehandlung, Menge und Hardware-Anforderungen
Produktdetails
Produktspezifikationen
| Spezifikationsposition | Wert / Bereich |
|---|---|
| Blechmaterial-Optionen | SPCC / SPHC kaltgewalzter Stahl, SUS 304 / SUS 316 Edelstahl, AL 5052 / AL 6061 Aluminiumlegierung, SGCC verzinkter Stahl |
| Blechdicke | 0,5 mm – 6,0 mm, abhängig von Material und Befestigungselementauswahl |
| Genauigkeit des Laserschneidens | ±0,1 mm Standard; ±0,05 mm auf Anfrage erhältlich |
| Genauigkeit des Biegewinkels | ±0,5° Standard; ±0,3° auf Anfrage erhältlich |
| Toleranz der PEM-Montagebohrung | Gemäß den PEM-Empfehlungsstandards, äquivalent zur Genauigkeitsklasse H12–H13 |
| Mindestanforderung an den Randabstand | Gemäß dem PEM-Empfehlungswert für jede Befestigungselement-Serie; verifiziert während der DFM-Phase |
| Anwendbare Blechhärte | Stahl: HRB ≤ 70 · Edelstahl: HRB ≤ 60 · Aluminium: HRB ≤ 50, abhängig von der PEM-Befestigungselement-Serie |
| Ausdrückfestigkeit | Variiert je nach Befestigungselement-Serie, Gewindegröße und Blechmaterial; Testdaten können je nach Konfiguration bereitgestellt werden |
| Drehwiderstand | Variiert je nach Befestigungselement-Serie, Gewindegröße und Blechmaterial; Testdaten können je nach Konfiguration bereitgestellt werden |
| Ebenheit nach dem PEM-Einsetzen | Bündige Rückseite ohne Überstand über die Blechoberfläche hinaus |
| Maßprüfverfahren | CMM-Prüfung, optische Messung, Gut-/Schlecht-Lehren |
| Korrosionsprüfung | Salzsprühtests auf Kundenwunsch erhältlich, mit optionalen Dauern von 48 h bis 1000 h |
| Akzeptierte Zeichnungsformate | STEP, IGES, DXF, DWG, PDF |
Kundenspezifische Blechteile mit installierten PEM-Muttern
SR MFG maßgeschneiderte Blechteile mit PEM-Muttern sind für Projekte konzipiert, die starke, stabile und wiederholbare Gewinde-Montagepunkte in geformten Blechstrukturen erfordern.
Wir können nicht nur die Blechteile selbst fertigen, sondern auch die erforderlichen Einpressbefestigungen während des Produktionsprozesses installieren. Dies reduziert die nachgelagerte Montagearbeit des Kunden.
Maßgeschneiderte Blechteile mit PEM-Muttern können für Gewinde-Montagepunkte in Gerätehaltern, Bedienfeldern und Gehäusestrukturen verwendet werden.
Dies hilft Einkäufern, die nachgelagerten Montagekosten zu senken, die Teilekonsistenz zu verbessern und den finalen Installationsprozess zu vereinfachen.
Diese Teile werden häufig verwendet für:
- Geräte-Montagehalter
- Paneele für Elektro- und Elektronikgeräte
- Interne Strukturteile für Steuerkästen
- Gehäuse- und Rahmenkomponenten
- Geräteabdeckungen und Zugangspaneele
- Montageplatten für PCB, Module, Schienen oder interne Geräte
- Maßgeschneiderte Blechbaugruppen mit integrierten Gewindepunkten
Konstruktives Design für zuverlässige Gewindebefestigungspunkte
Wenn das Blech zu dünn für direktes Gewindeschneiden ist oder wenn die Endmontage permanente Gewindeverbindungspunkte erfordert, sind PEM-Muttern und Einpressbefestigungen in der Regel die bessere Lösung.

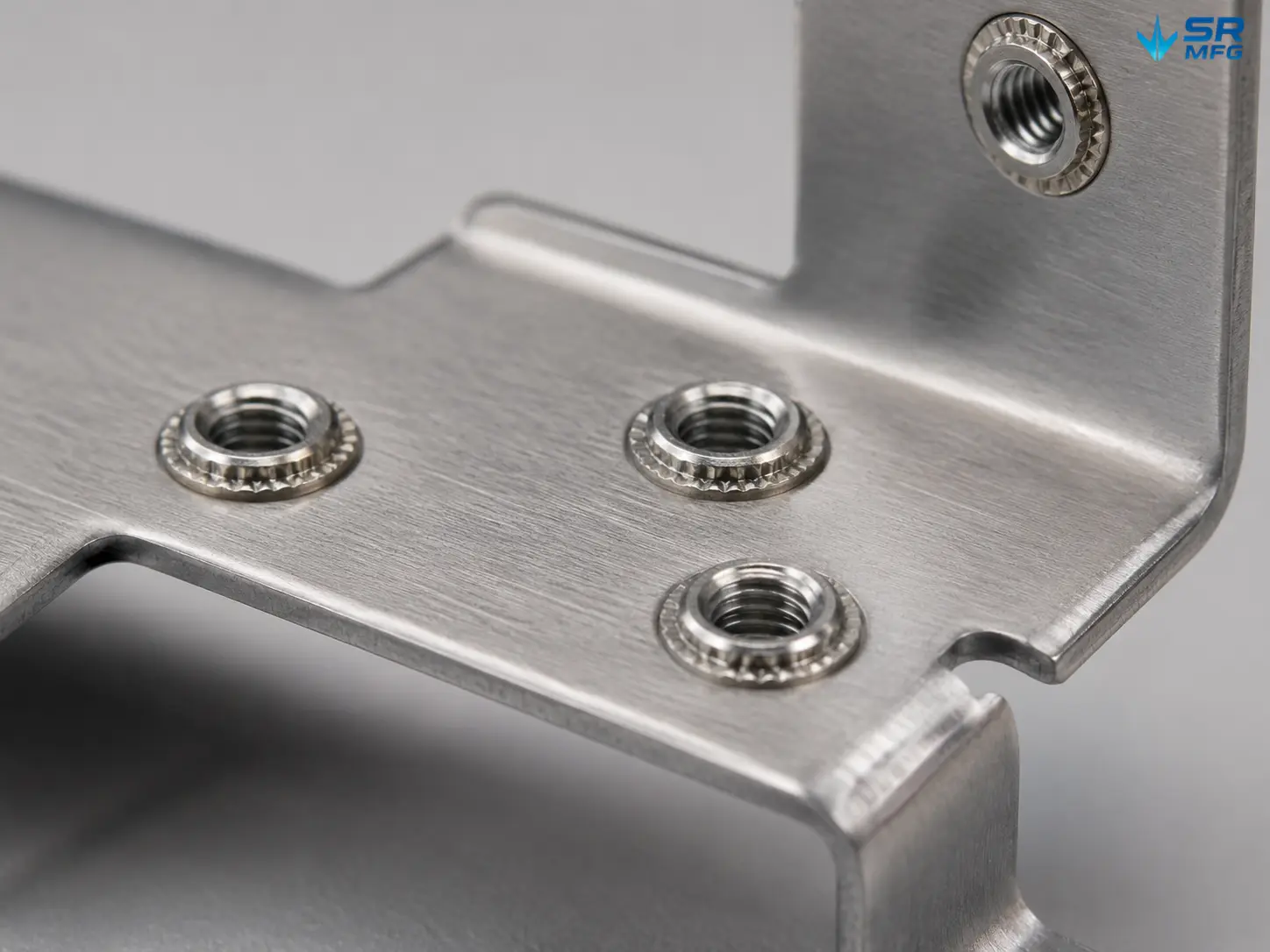

Nahaufnahme von PEM-Muttern, die in ein Präzisionsblechteil eingesetzt sind.
Für OEM-Einkäufer ist nicht nur die Mutter selbst entscheidend, sondern auch die Stabilität des gesamten Fertigungsprozesses.
Die Endqualität hängt ab von:
- Präzise Bohrbearbeitung
- Sachgerechte Bewertung von Material und Blechdicke
- Richtige Position und Ausrichtung des Einsatzes
- Stabiler und kontrollierter PEM-Einsetzprozess
- Sinnvolle Anordnung der Oberflächenbehandlung
- Nachträgliche Gewinde- und Sichtprüfung
Zum Beispiel kann eine Bedientafel mehrere PEM-Muttern auf der Rückseite erfordern, um Halterungen, Abdeckungen, PCB-Träger oder interne Schienen zu sichern. Wenn die Einsatzpositionen nicht einheitlich sind, kann die Endmontage schwierig werden und möglicherweise sogar Nacharbeit erfordern.
Unser Fertigungsprozess betrachtet das Einsetzen von Normteilen und die gesamte Blechfertigungssequenz gemeinsam, was dazu beiträgt, eine zuverlässige Montageleistung sicherzustellen.
Arten von Blechteilen mit PEM-Muttern, die wir herstellen können
| Teiletyp | Häufige Verwendung |
|---|---|

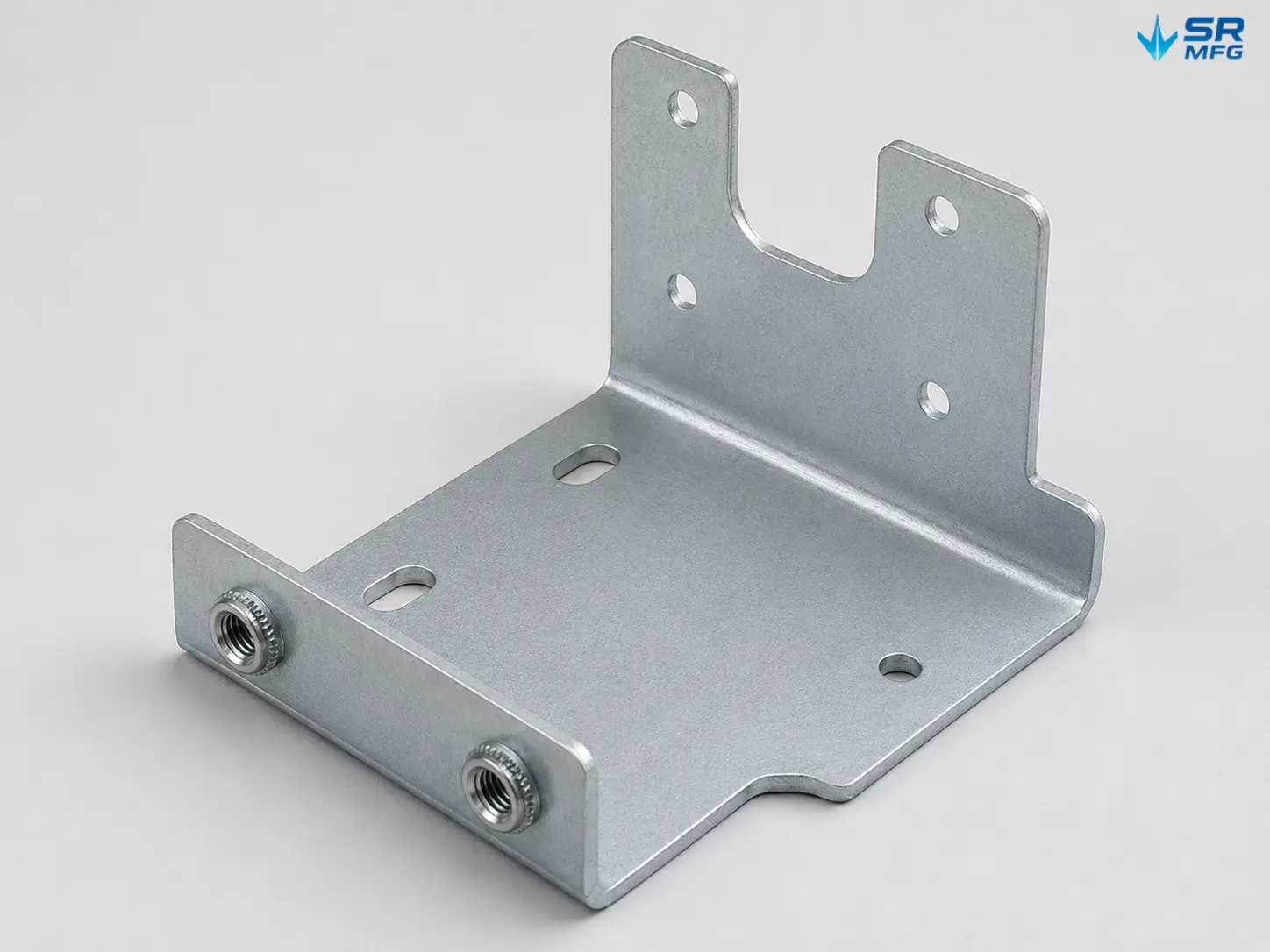

| Blechhalterungen | Gewindebefestigungspunkte für Geräte, Rahmen, Blenden oder Tragstrukturen |
| Montageplatten | PEM-Muttern für interne Module, Schienen, PCB-Halterungen oder Gerätebefestigung |
| Blechtafeln | Rückseitige Einpressmuttern für Abdeckungen, Griffe, Scharniere oder die Montage interner Teile |

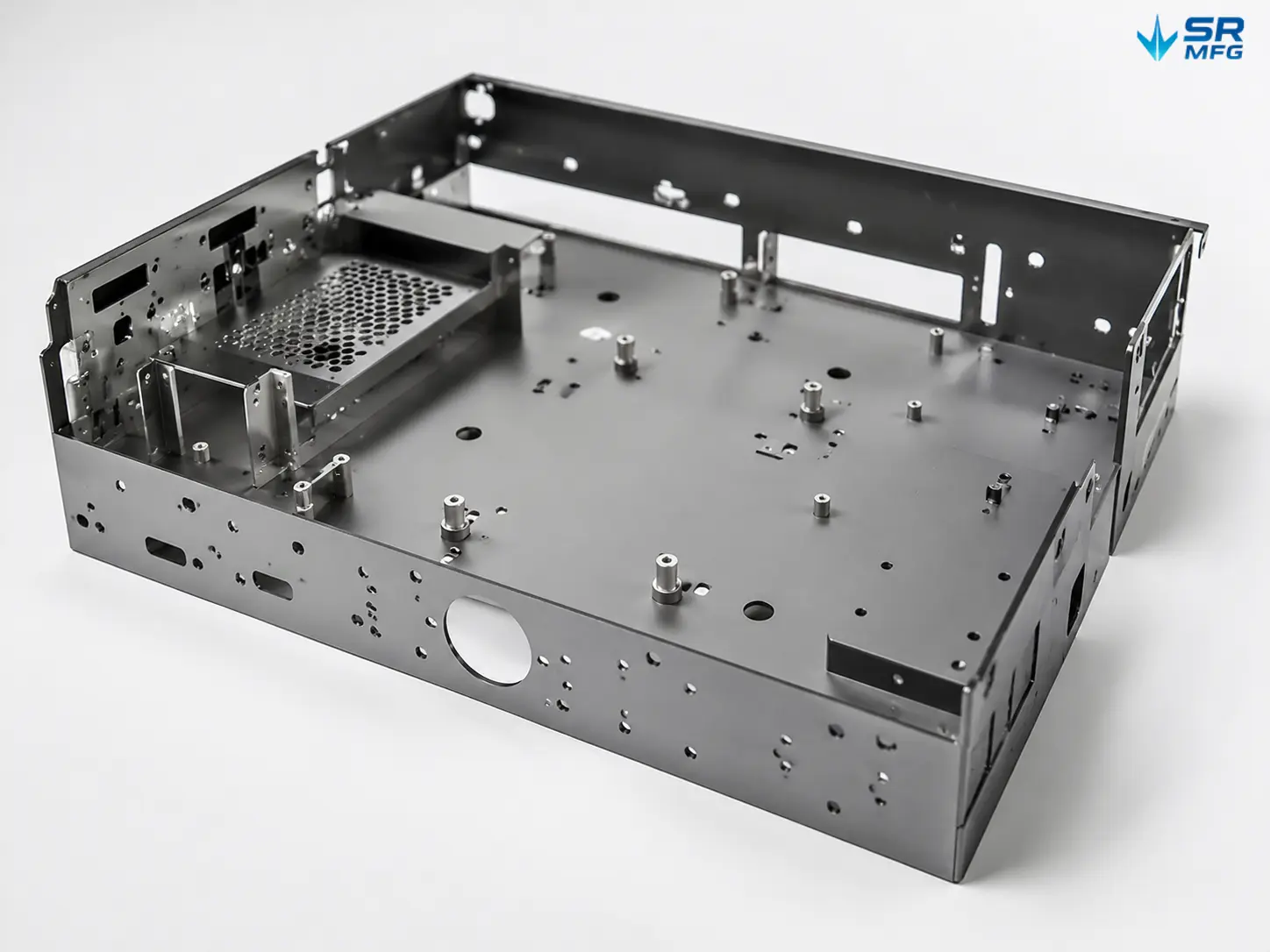

| Gehäusekomponenten | Integrierte Muttern, Bolzen oder Abstandshalter für die Montage elektronischer und industrieller Geräte |
| Geräteabdeckungen | Feste Gewindepunkte für abnehmbare Abdeckungen und Wartungszugangsbereiche |
| Kundenspezifische Rahmen | Einpressbefestiger für Verbindung, Positionierung oder Sekundärmontage |
| Teilvormontierte Komponenten | Blechteile mit installierten Befestigungselementen, bereit für den Endmontageprozess des Kunden |
Material- und Befestigungselementkompatibilität
Das Grundmaterial beeinflusst die Haltekraft der Einleger, die Oberflächenbehandlung, die Biegeeigenschaften des Blechs und die Qualität der Endmontage. Vor der Produktion bewerten wir das Material, die Blechdicke, die Art der Befestigungselemente und die Position der Einleger.

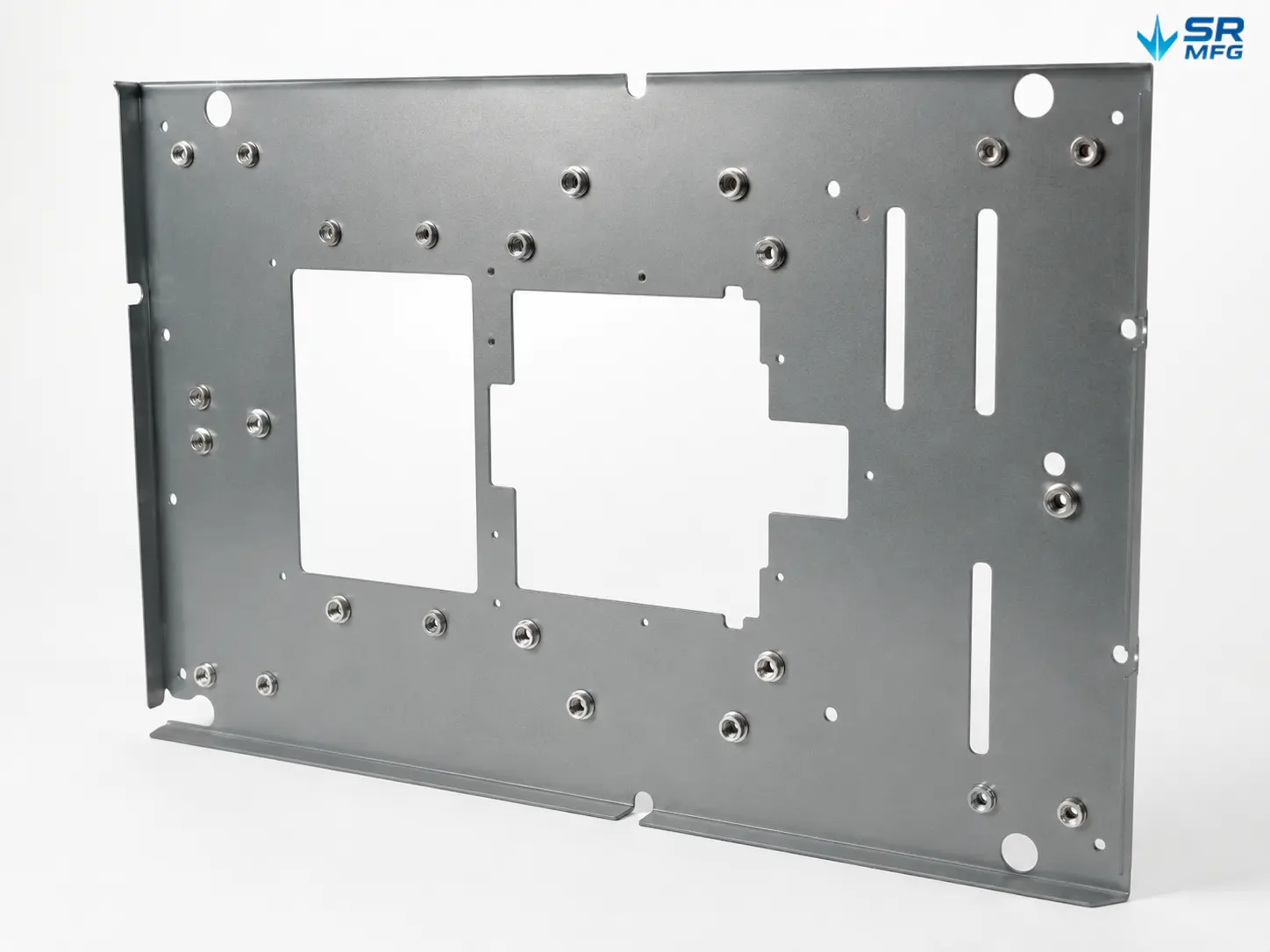

Rückansicht einer Blech-Montageplatte mit mehreren installierten PEM-Muttern.
| Materialoption | Fertigungsaspekte |
|---|---|
| Aluminiumblech | Leichtgewichtig und häufig für elektronische Geräte und Strukturteile verwendet; Auswahl der Verbindungselemente und Reihenfolge der Oberflächenbearbeitung müssen bestätigt werden |
| Edelstahlblech | Gute Korrosionsbeständigkeit; Materialhärte und Kompatibilität mit Einpressmuttern müssen sorgfältig bewertet werden |
| Kohlenstoffstahlblech | Häufig für Halterungen, Rahmen, Abdeckungen und Strukturteile verwendet; in der Regel kombiniert mit Lackierung, Pulverbeschichtung oder Galvanisierung |
| Verzinktes Stahlblech | Geeignet für Funktionsteile mit grundlegender Korrosionsbeständigkeit; Anforderungen an PEM-Einpressung und Oberflächenbearbeitung sollten bestätigt werden |
| Kupfer- oder leitfähige Blechwerkstoffe | Verwendet für spezifische elektrische oder Abschirmungsanwendungen; Kompatibilität von Einpressmuttern und Oberflächenbehandlung muss überprüft werden |
| Projektspezifische Materialien | Können gemäß Zeichnungen, Anwendungsumgebung und Anforderungen an Verbindungselemente bewertet werden |
Materialverträglichkeit ist nicht nur eine einfache Materialliste. Die Bauteilstruktur, die Lochposition, der Randabstand, der Biegeabstand und die Endmontagelast beeinflussen alle, ob das Einsetzen der PEM-Befestigungselemente zuverlässig erfolgt.
Lochbearbeitung und Positionierung der Einpressmuttern
PEM-Muttern erfordern eine präzise Lochbearbeitung. Die Lochgröße muss zum gewählten Befestigungstyp passen, und die Beziehung zwischen Lochposition, Kanten, Biegungen, benachbarten Löchern und sichtbaren Flächen muss angemessen berücksichtigt werden.
Wir können Montagelöcher bearbeiten durch:
- Laserschneiden
- CNC-Stanzen
- Bohren
- Sekundäre Lochbearbeitung bei Bedarf
- Entgraten vor dem Einsetzen der PEM-Elemente
Wenn ein Bauteil mehrere Gewinde-Montagepunkte enthält, wird die Kontrolle der Einlegerposition besonders wichtig. Selbst eine geringe Positionsabweichung kann die Ausrichtung bei der Montage, die Gewindeeinschraubtiefe oder die Passung des Endprodukts beeinträchtigen.
Um eine genaue Angebotserstellung zu unterstützen, empfehlen wir die Angabe von:
- Art der Befestigungselemente oder PEM-Mutter-Anforderungen
- Anforderungen an die Gewindegröße
- Anzahl der Einleger
- Einpressseite oder Einbaurichtung
- Anforderungen an sichtbare Oberflächen
- Passende Teile oder Beschreibung der Montagefunktion, falls vorhanden
Oberflächenbearbeitung und Montageoptionen
Wenn Blechteile PEM-Muttern oder Gewindeeinsätze enthalten, müssen Oberflächenbehandlungen für Blechteile im Voraus geplant werden, da Beschichtung, Galvanisierung oder Lackierung den Gewindezustand, das Aussehen und die Montageeigenschaften beeinflussen können.

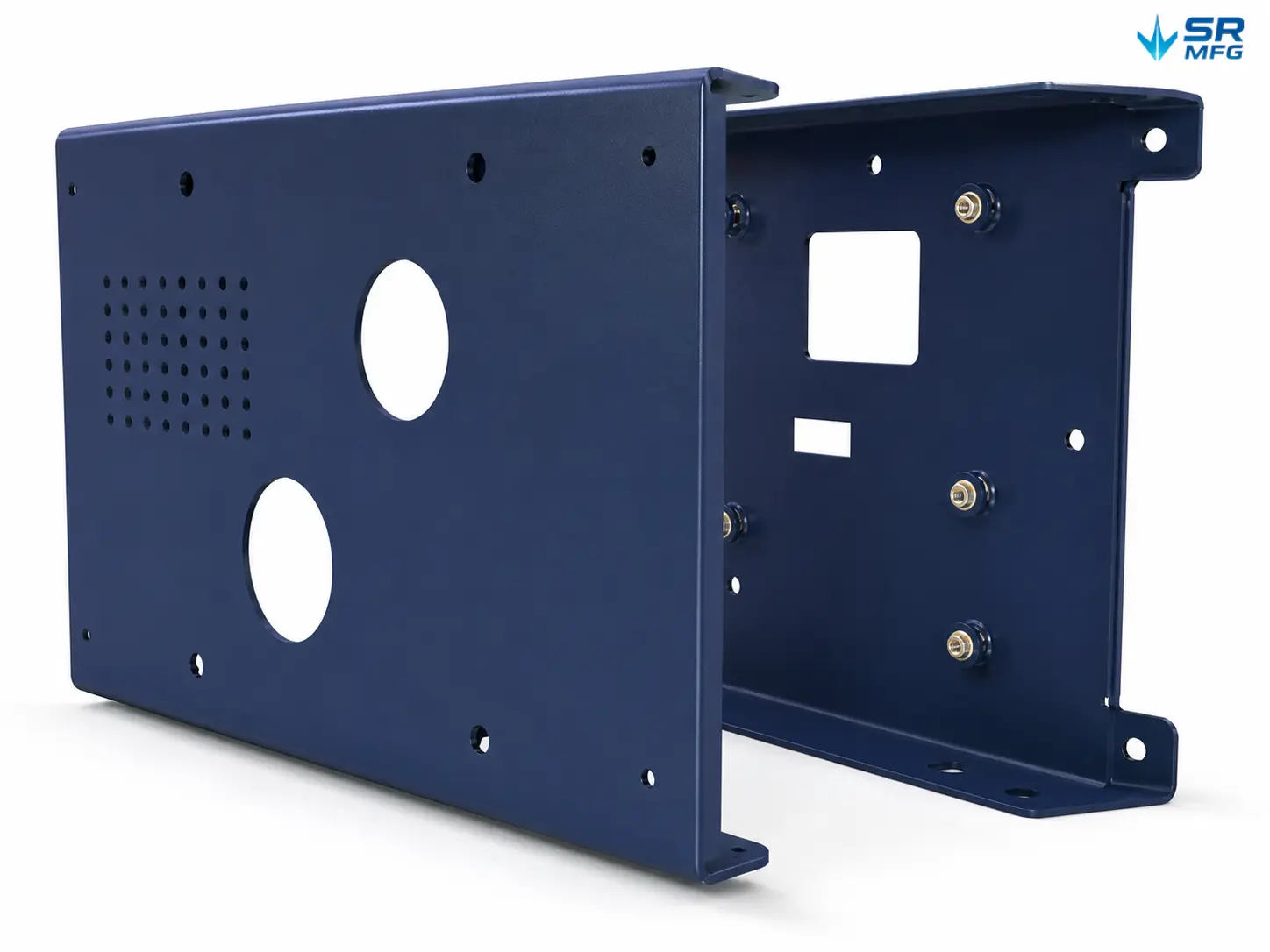

Blechmuster mit installierten PEM-Muttern, die verschiedene Material- und Oberflächenoptionen zeigen.
Verfügbare Oberflächenbearbeitungsoptionen umfassen:
- Pulverbeschichtung
- Eloxieren
- Elektroplattieren
- Bürsten
- Lackieren
- Passivieren
- Sandstrahlen oder Vorbehandlung
- Projektspezifische kundenspezifische Oberflächenveredelungen
Wenn das fertige Bauteil direkt mit Schrauben montiert werden muss, können Gewindeschutz, Abdecken oder Gewindeprüfung nach der Oberflächenbehandlung je nach Projektanforderungen besprochen werden.
Wir können Produkte auch in verschiedenen Montagestufen liefern:
- Nur Blechteile mit installierten PEM-Befestigungselementen
- Fertige Teile mit Oberflächenbehandlung und installierten PEM-Muttern
- Teilvormontierte Komponenten mit zusätzlichen Halterungen, Paneelen oder Befestigungselementen
- Projektbezogene Blechbaugruppen, bereit für den Installationsprozess des Kunden
Häufige Anwendungsszenarien
PEM-Mutter-Integrationsservices werden in verschiedenen Branchen eingesetzt, in denen dünne Blechteile Gewinde-Montagepunkte benötigen, ohne die Nachteile von Schweißen oder direktem Gewindeschneiden.
| Branche | Typische Anwendungen |
|---|---|
| Unterhaltungselektronik | Gerätegehäuse, Laptop-Gehäuse und interne Halterungen mit PCB-Abstandshalter-Befestigungspunkten |
| Kommunikations- und Netzwerktechnik | Rack-Montagepaneele, Server-Chassis und Kabelmanagement-Halterungen |
| Industrielle Steuerungstechnik | Schalttafel-Grundplatten, Anschlussdosenkomponenten und DIN-Schienen-Montagehardware |
| Automobil-Elektronik | ECU-Gehäuse, Sensorhalterungen und Befestigungspunkte für Innenraumkomponenten |
| Medizintechnik | Gerätegehäuse, Instrumententafeln und Rahmen für Diagnosegeräte |
| LED und Beleuchtung | Leuchten-Montageplatten, Kühlkörperhalterungen und Treibergehäusekomponenten |
In jeder Anwendung ist der Kernwert derselbe: Gewindeanschlusspunkte werden bereits während der Fertigung im Bauteil integriert, statt sie später hinzuzufügen.
FAQ
Angebot für kundenspezifische Blechteile mit PEM-Muttern anfordern
Bitte senden Sie uns Ihre Zeichnungen, CAD-Dateien, Muster oder Stückliste der Befestigungselemente. Wir können ein individuelles Angebot basierend auf Ihren Projektanforderungen erstellen.
Um Ihre Blechteile-Anfrage genau bewerten zu können, geben Sie bitte so viele Informationen wie möglich an, einschließlich Material, Blechdicke, PEM-Muttertyp, Gewindeanforderungen, Einpressposition, Oberflächenbeschaffenheit, Menge sowie etwaiger Prüf- oder Montageanforderungen.
